Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 215
HEIDENHAIN iTNC 530
215
5.4
Тр
ех
м
е
р
н
а
я
к
оррекция
инстр
умента
(
опция
программног
о
обе
спе
чения
2)
Peripheral Milling: 3D-коррекция на радиус с
ориентацией инструмента
УЧПУ смещает инструмент вертикально к направлении движения
и вертикально к направлении инструмента на сумму значений
дельта DR (таблица инструментов и TOOL CALL). Направление
коррекции назначаете с помощью коррекции радиуса RL/RR

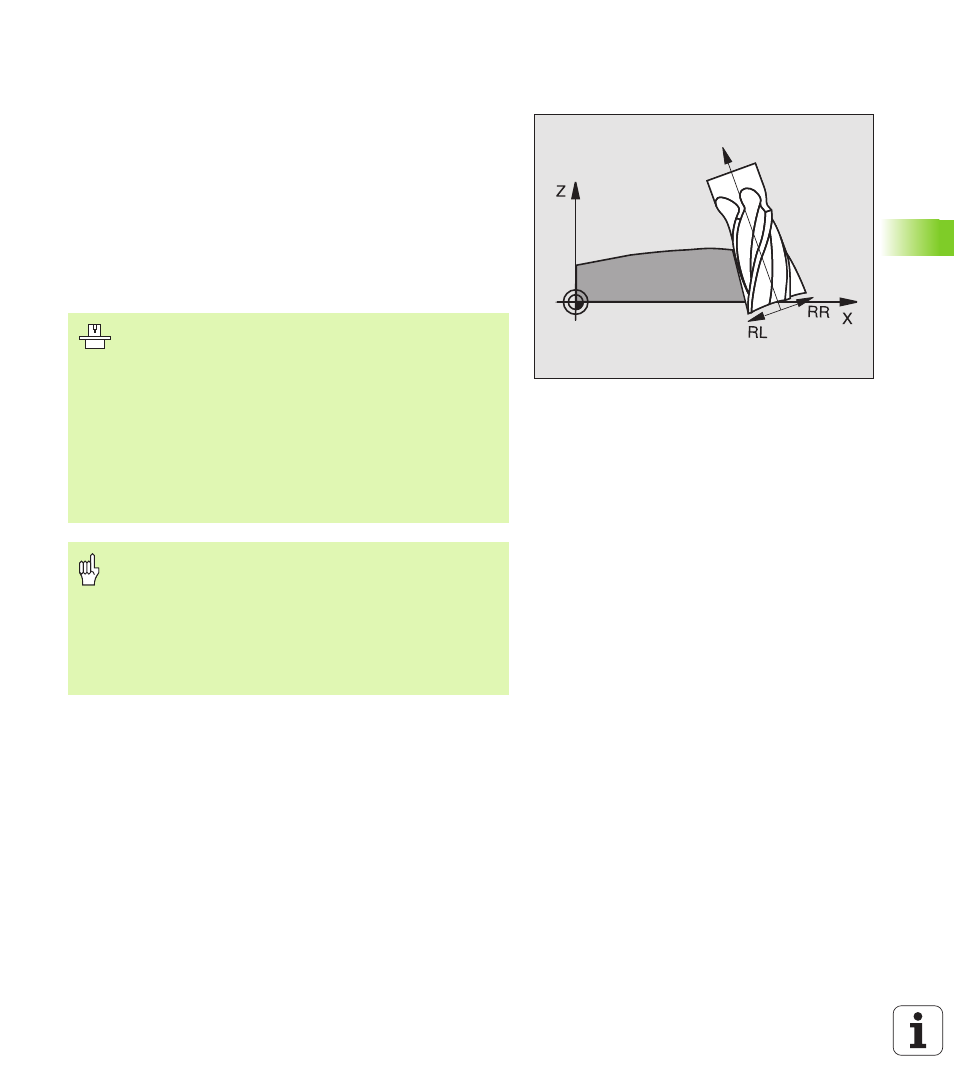

(смотри рисунок, направление движения Y+). Чтобы УЧПУ могло
достигнуть заданную ориентацию инструмента, Вы должны
активировать функцию M128 (смотри “Сохранить позицию
вершины инструмента при позиционировании осей наклона
(TCPM): M128 (ПО-опция 2)” на странице 318). УЧПУ
позиционирует тогда оси вращения станка автоматически так, что
инструмент достигает заданную ориентацию с помощью активной
коррекции.
Ориентацию инструмента можете определить двумя способами:
В LN-записи вводя компоненты TX, TY и TZ
В L-записи вводя координаты осей вращения
Эта функция возможна только на станках, для которых
конфигурации осей наклона определяемый
пространственный угол. Обратите внимание на
информацию в руководстве по обслуживанию станка.
УЧПУ не может позиционировать автоматически осей
вращения на всех станках. Обратите внимание на
информацию в руководстве по обслуживанию станка.
Обратить внимание, что УЧПУ осуществляет
коррекцию на определенные значения дельта.
Определенный в таблицы инструментов радиус
инструмента R не оказывает влияния на коррекцию.
Опасность столкновения!
В случае станков, которых оси вращения допускают
только ограничённую зону перемещения, могут
выступит движения при автоматическом
позиционировании, требующие на пример 180°-
поворота стола. Обратите внимание на опасность
столкновения головки с загатовкой или с зажимными
приспособлениями.
