HEIDENHAIN iTNC 530
239
6.3
Наезд
и
от
ъ
е
зд
от
ко
н
тур
а

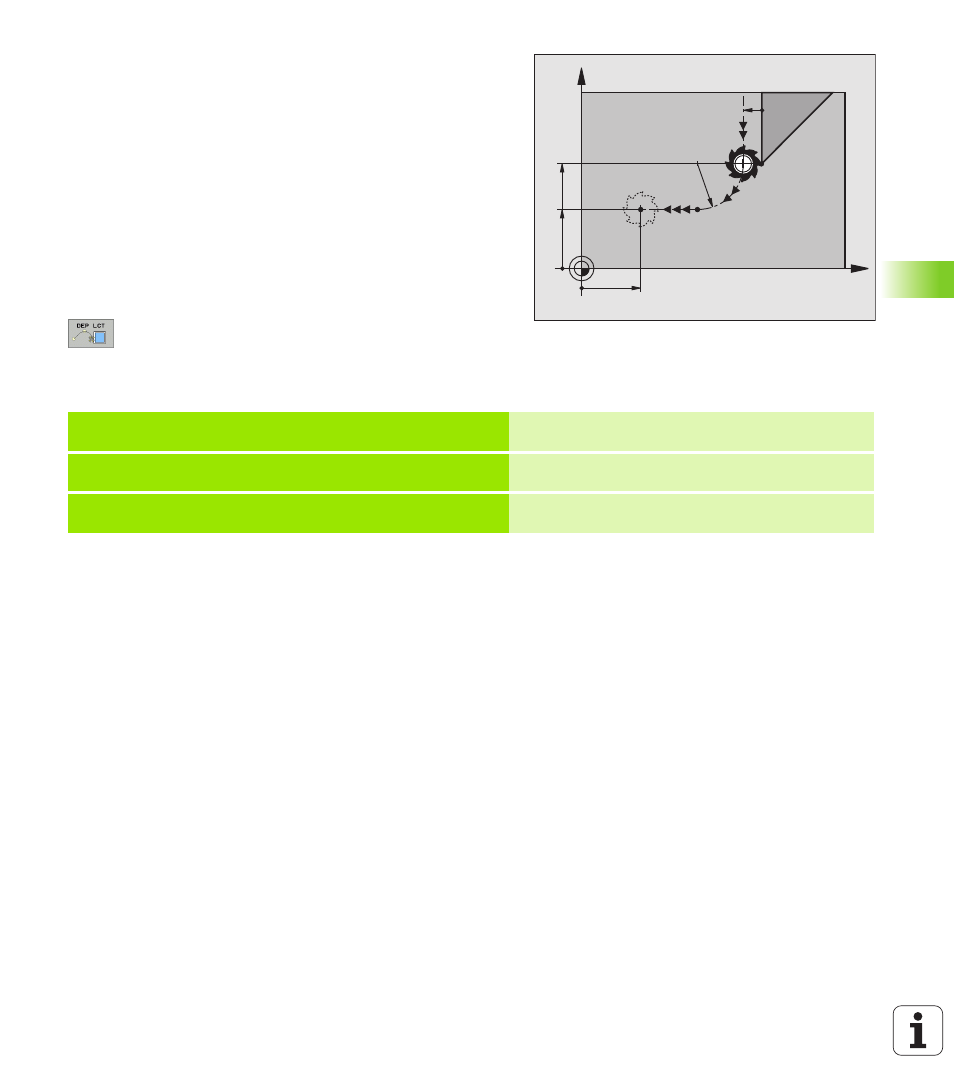

Отвод по круговой траектории
с тангенциальным примыканием к контуру
и отрезку прямой: DEP LCT
УЧПУ перемещает инструмент по круговой траектории от
последней точки контура P
E
к вспомогательной точке P
H
. Оттуда
перемещает его по прямой к конечной точке P
N
. Последний
элемент контура и прямая от P
H
– P
N
имеют тангенциальные
переходы с круговой траекторией. Таким образом круговая
траектория однозначно определена через радиус R.
8
Программировать последний элемент контура с конечной
точкой P
E
и коррекцией радиуса
8
Открыть диалог с помощью клавиши APPR/DEP и Softkey
DEP LCT:
8
Ввести координаты конечной точки P
N
8
Радиус R круговой траектории. R ввести с
положительным значением
ЧУ-кадры в качестве примера
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100
Последний элемент контура: P
E
с коррекцией
радиуса
24 DEP LCT X+10 Y+12 R+8 F100
Координаты P
N
, радиус круговой
траектории=10 мм
25 L Z+100 FMAX M2
Z переместить свободно, прыжок назад, конец
программы
