HEIDENHAIN iTNC 530
327
8.1
Ра
б
о
та
с
применение
м
цик
л
о
в
Определение цикла используя
программируемые клавиши (Softkeys)
8
Линейка Softkey указует разные группы циклов
8
Выбор цикла, нпр. циклы сверления
8

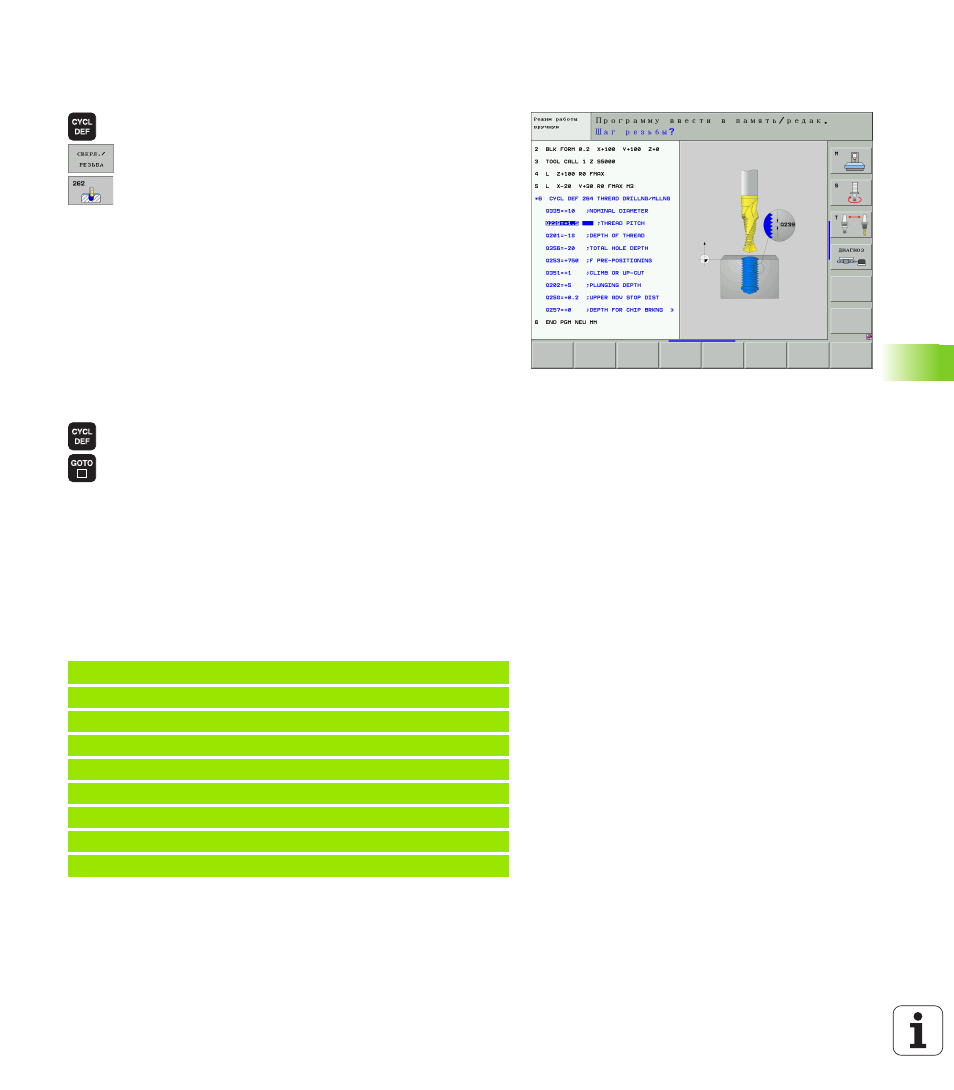

УЧПУ открывает диалог и запрашивает все
значения для ввода; одновременно УЧПУ
высвечивает на правой половине экрана графику,
в которой параметры для ввода подсвечены
ярким светом
8
Введите все требуемые УЧПУ параметры и
окончите каждый ввод клавишей ENT
8
УЧПУ закончит диалог после ввода всех
необходимых данных
Определение цикла через GOTO-функцию
(ИДИ К-функцию)
8
Линейка Softkey указует разные группы циклов
8
УЧПУ указывает в первом окне обзор циклов.
8
Выберите с помощью клавишей со стрелкой
желаемый цикл или
8
Выберите с помощью CTRL + клавишей со
стрелкой (листование по страницам) желаемый
цикл или
8
Введите имя цикла и подтвердите клавишей ENT.
УЧПУ открывает диалог цикла как это выше
описано
ЧУ-кадры в качестве примера
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
