Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 484
484
8 Программирование: циклы
8.8
Цик
л
ы
для
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
8

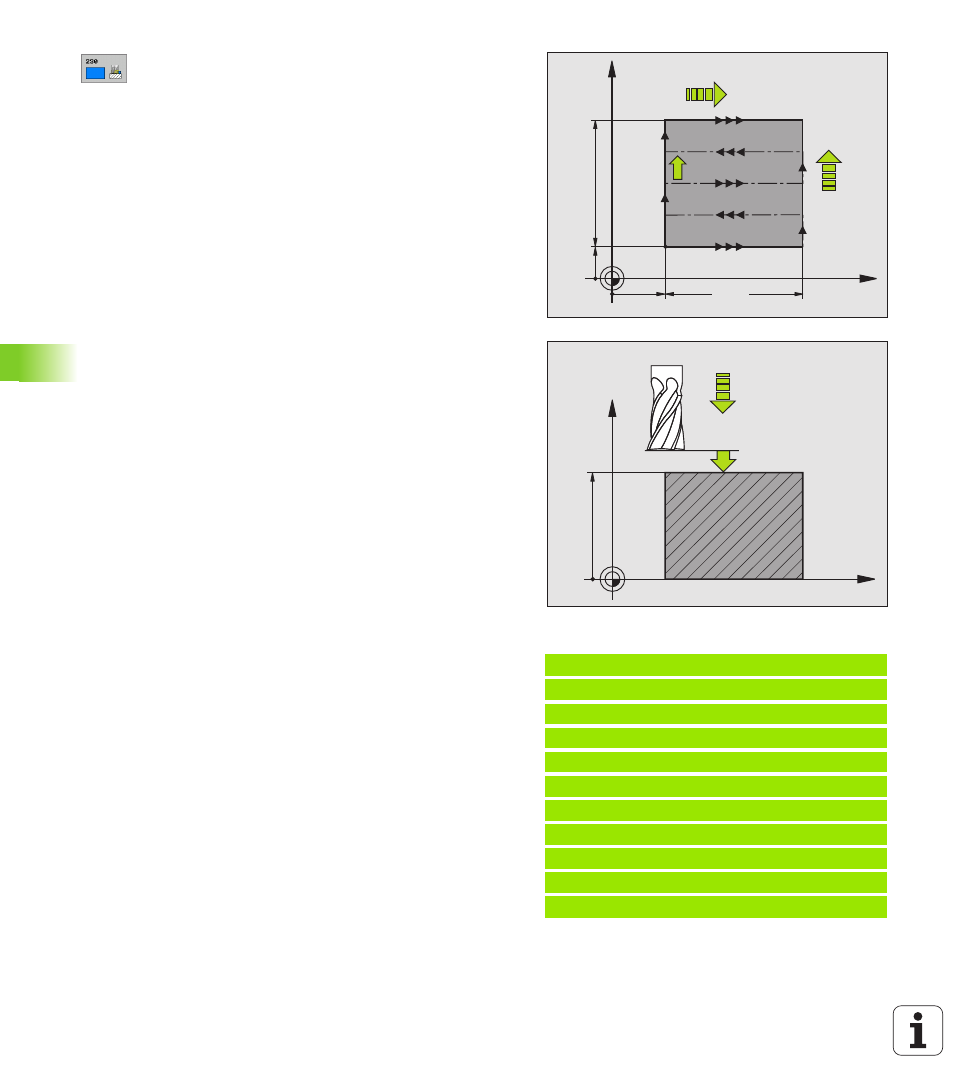

Точка старта 1-ей оси Q225 (абсолютно):
Координата мин-точки фрезерованной
поверхности на главной оси плоскости обработки
8
Точка старта 2-ей оси Q226 (абсолютно):
Координата мин-точки фрезерованной
поверхности на вспомогательной оси плоскости
обработки
8
Точка старта 3-ей оси Q227 (абсолютно): высота
по оси шпинделя, на которой фрезеруется
поверхности
8
1. длина бока Q218 (инкрементно): длина
фрезерованной плоскости на главной оси
плоскости обработки, относительно точки старта
1-ой оси
8
2. длина бока Q219 (инкрементно): длина
фрезерованной плоскости на вспомогательной
оси плоскости обработки, относительно точки
старта 2-ой оси
8
Количество проходов Q240: количество строк, по
которым УЧПУ должно перемещать инструмент на
ширине
8
Подача врезания на глубину Q206: скорость
перемещения инструмента при перемещении с
безопасного расстояния на глубину фрезерования
в мм/мин
8
Подача фезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
8
Подача поперечно Q209: скорость перемещения
инструмента при перемещении на следующую
строку в мм/мин; если врезаете поперечно в
материал, то Q209 ввести меньше Q207; если
перемещаете поперечно вне материала, то Q209
допускается больше Q207
8
Безопасное расстояние Q200 (инкрементно):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и в конце цикла
Пример: ЧУ-кадры
71 CYCL DEF 230 ФРЕЗ.СТРОЧНОЕ
Q225=+10 ;ТОЧКА СТАРТА 1.ОСИ
Q226=+12 ;ТОЧКА СТАРТА 2.ОСИ
Q227=+2.5 ;ТОЧКА СТАРТА 3.ОСИ
Q218=150 ;1. ДЛИНА БОКА
Q219=75
;2. ДЛИНА БОКА
Q240=25
;КОЛИЧЕСТВО ПРОХОДОВ
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОДАЧА ПОПЕРЕЧНО
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
