284 6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

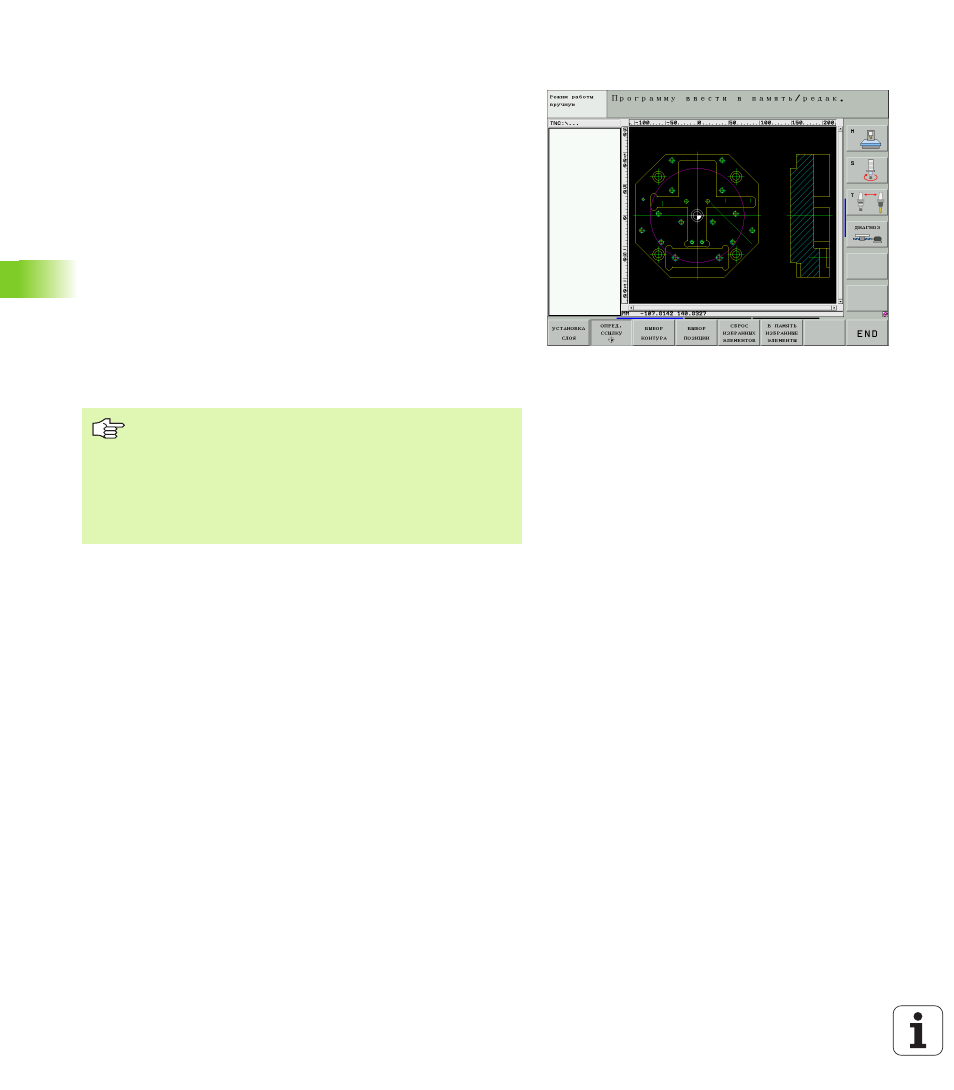

Определение опорной точки
Нулевая точка чертежа файла DXF не лежит всегда так, что
возможно использовать ее прямо в качестве опорной точки
загатовки. УЧПУ предоставляет поэтому функцию, с помощью
которой можете нулевую точку чертежа смещать в другое место
нажатием элемента.
В следующих местах можете дефинировать опорную точку:
„ в начальной и конечной точке или в центре прямой
„ в начальной или конечной точке дуги окружности
„ на переходе квадрантов или в центре круга
„ В точке пересечения
„ прямая – прямая, даже если точка пересечения лежит на
удлинении соответственной прямой
„ прямая – дуга окружности
„ прямая – круг
„ окружность – окружность (независимо от того, сегмент или
полный круг)
Для определения опорной точки, следует
пользоваться сенсорной клавиатурой на клавиатуре
УЧПУ иши подключенной через USB мышкой.
Можете изменять опорную точку, даже если контур
уже определен. УЧПУ рассчитывает действительные
данные контура лишь тогда, когда избранный контур
сохраняется в программе контура.
