6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

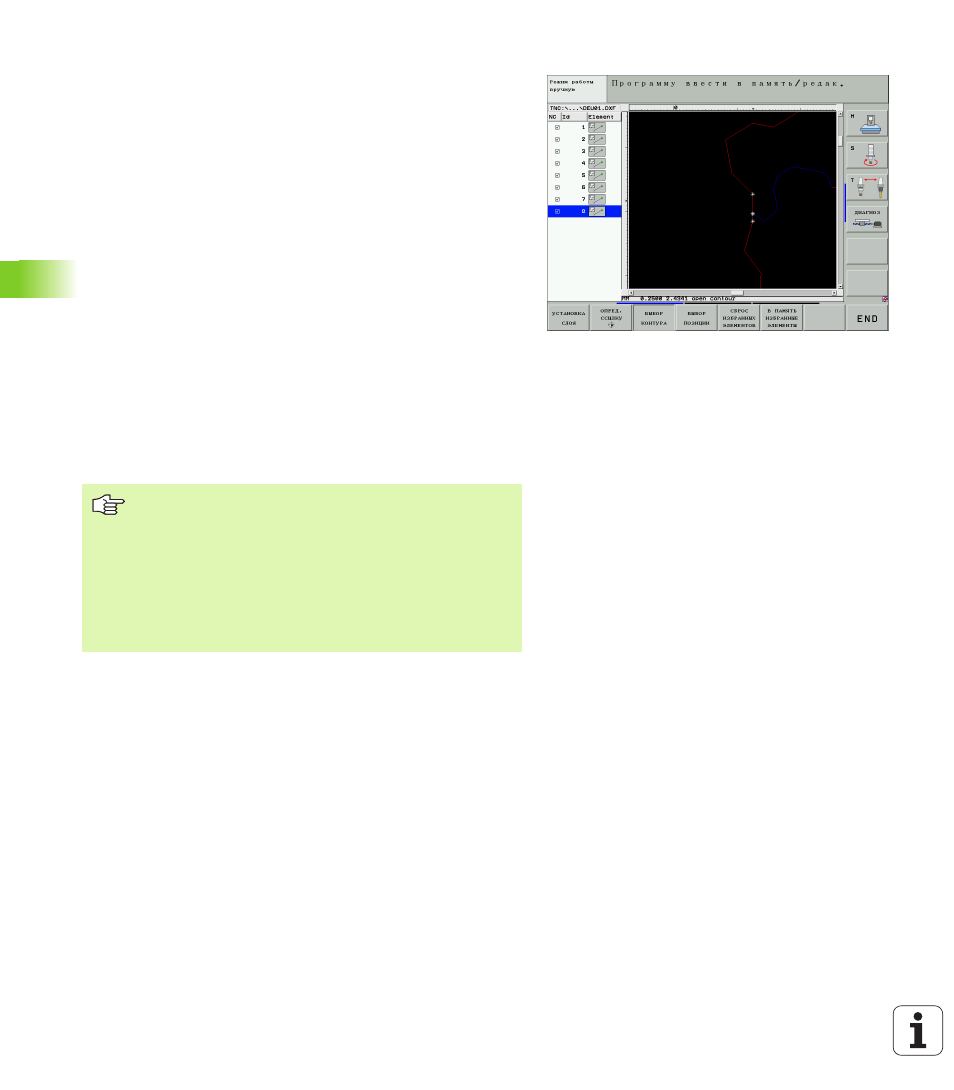

Разделение, удлинение или сокращение элементов контура
Если выбираемые элементы контуры лежат на чертеже с
соединением встык, то сначала следует разделить
соответственный элемент контура. Эта функция находится
автоматически в распоряжении, если оператор находится в
режиме селекции контура.
Это осуществляется следующим образом:
8
Лежащий встык элемент контура избран, значит маркирован
синим цветом
8
Нажать кнопку мыши на разделяемом элементе контура: УЧПУ
указует точку пересечения с помощью звездочки с кругом и
возможные для выбора конечные точки только с помощью
звездочки
8
При нажатой клавиши CTRL нажать кнопку мыши на точке
пересечения: УЧПУ разделяет элемент контура в точке
пересечения и выделяет затем точки. При необходимости УЧПУ
удлиняет или сокращает лежащий встык элемент контура
вполть до точки пересечения обоих элементов
8
Снова нажать на разделенный элемент контура: УЧПУ
отображает повторно точку пересечения и конечные точки
8
Нажать на желаемую конечную точку: УЧПУ маркирует сейчас
разделенный элемент синим цветом
8
Выбор следующего элемента контура
Если удлиняемый/сокращаемый элемент контура
является прямой, тогда УЧПУ удлиняет/сокращает
этот элемент контура линейно. Если удлиняемый/
сокращаемый элемент контура является дугой
окружности, тогда УЧПУ осуществляет круговое
удлинение/сокращение этого элемента.
Для использования этой функции, следует заранее
набрать как минимум два элемента контура, для
одназначного определения направления.
