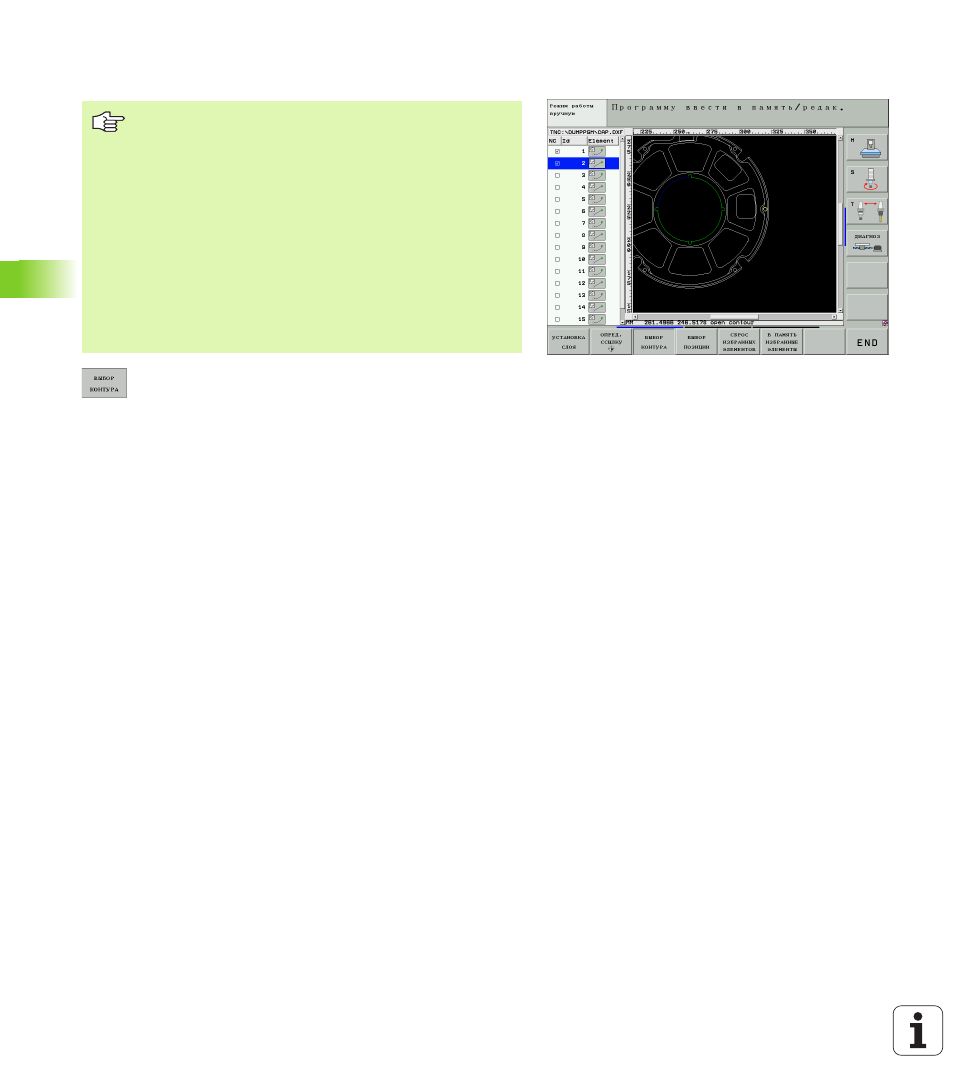

Выбор и сохранение в памяти контура
8
Выбор режима для выбора контура: УЧПУ выделяет
указанные в левом окне уровни и правое окно
является активным для выбора контура
8
Для выбора элемента контура: Нажать левую
клавишу мыши на желаемом элементе контура.
УЧПУ изображает набранный элемент синим
цветом. Одновременно УЧПУ указует избанный
элемент с помощью символа (окружность или
прямая) в левом окне
8
Для выбора следующего элемента контура:
Нажать левую клавишу мыши на желаемом
элементе контура. УЧПУ изображает набранный
элемент синим цветом. Если возможно выбирать
дальшие элементы контура в набранном
направлении прохода, то УЧПУ обозначает их
зеленым цветом. Нажатием на последний
зеленый элемент принимаете все элементы в
программу контура. В лево окне УЧПУ указует все
избранные элементы контура. Маркроированные
еще зеленым цветом элементы УЧПУ указует без
крючка графе NC. Такие элементы не выдаются в
программу контура при записи в память
8
При необходимости можете отменять выборку уже
селекционированных элементов путем
кратковременного нажатия элемента в правом
окне, удерживая однако дополнительно клавишу
CTRL
Для выбора контура, следует пользоваться сенсорной
клавиатурой на клавиатуре УЧПУ иши подключенной
через USB мышкой.
Если не используете программы контура в режиме
работы smarT.NC, тогда следует так определить
направление прохода при выборе контура, чтобы оно
совпадало с желаемым направлением обработки
ьbereinstimmt.
Следует так выбирать первый элемент контура, чтобы
выполнить подвод к нему без столкновений.
Если элементы контура лежат очень плотно друг с
другом, использовать функцию увеличивания/
уменьшения
