8 Программирование: циклы
8.6 SL-
цик
лы
Перекрывающиеся контуры
Карманы и острова можете соединять друг с другом, образуя
новый контур. Таким образом можете поверхность кармана
увеличивать путём наложения другово кармана или уменьшать
размеры острова.
Подпрограммы: перекрывающиеся карманы

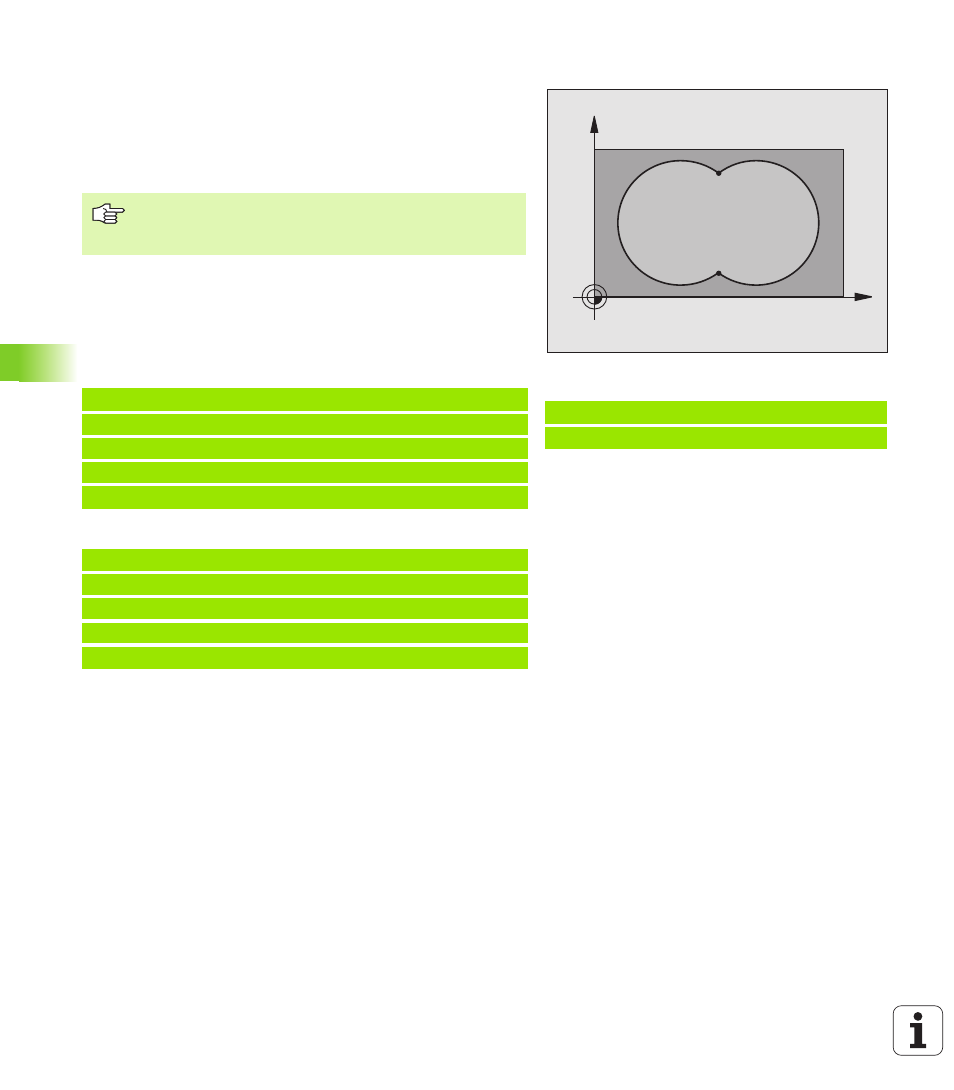

Карманы A и B перекрываются.
УЧПУ расчитывает точки пересечения S
1
и S
2
, не надо их
программировать.
Карманы программируются как полные круги.
Подпрограмма 1: карман А
Подпрограмма 2: карман B
Пример: ЧУ-кадры
12 CYCL DEF 14.0 КОНТУР
13 CYCL DEF 14.1 МЕТКА КОНТУРА 1/2/3/4
X
Y
A
B
S
1
S
2
В последующих примерах программирования
находятся подпрограммы контура, вызываемые в
главной программе циклом 14 КОНТУР.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
