5.3
Коррекция
инстр
умента

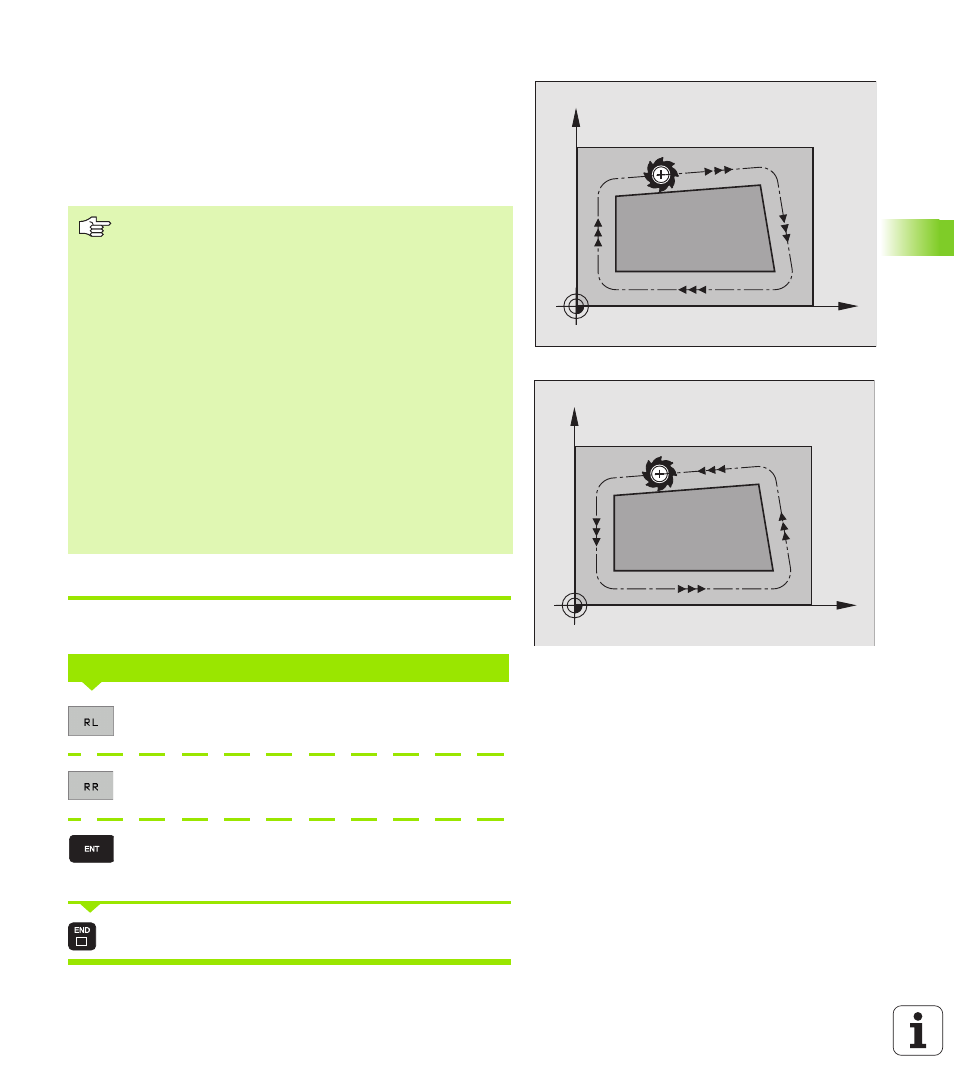

Движения по контуру с коррекцией радиуса: RR и RL
Центр инструмента лежит при этом на расстояние радиуса
инструмента от программированного контура. “Справа” и “слева”
обозначает положение инструмента в направлении перемещения
по контуру загатовки. смотри картины.
Ввод коррекции радиуса
Программировать любую функцию контура, ввести координаты
целевой точки и потвердить с помощью клавиши ENT
Перемещение инстремента слева от программи-
рованного контура: нажать Softkey RL или
Перемещение инстремента справа от программи-
рованного контура: нажать Softkey RR или
Перемещение инструмента без коррекции
радиуса или коррекцию радиуса аннулировать:
нажать клавишу ENT
Окончить кадр: нажать клавишу END
X
Y
RL
X
Y
RR
RR
Инструмент перемещается справа от контура
RL
Инструмент перемещается слева от контура
Между двумя кадрами программы с разными
значениями коррекции радиуса RR и RL должен стоять
как минимум один кадр перемещения на поверхности
обработки без коррекции радиуса (то есть с R0).
Коррекция на радиус остаётся активной до конца кадра,
в котором оно первый раз программировалось.
Можете активировать коррекцию радиуса также для
вспомогательных осей плоскости обработки.
Программируйте пожалуйста вспомогательные оси
также в каждом последующем предложении, так как
УЧПУ в противном случае проведёт коррекцию радиуса
снова на главной оси.
При первом кадре с коррекцией радиуса RR/RL и при
отмене с R0 УЧПУ позиционирует инструмент всегда
перпендикулярно к программируемой точке старта и
конечной точке. Вы должны так позиционировать
инструмент перед первой точкой контура или за
последней точкой контура, чтобы не наступило
повреждение контура.
КОРР.РАД.: RL/RR/БЕЗ КОРР:?
