HEIDENHAIN iTNC 530 59
1.4
Индикации
со
ст
о
я
ния

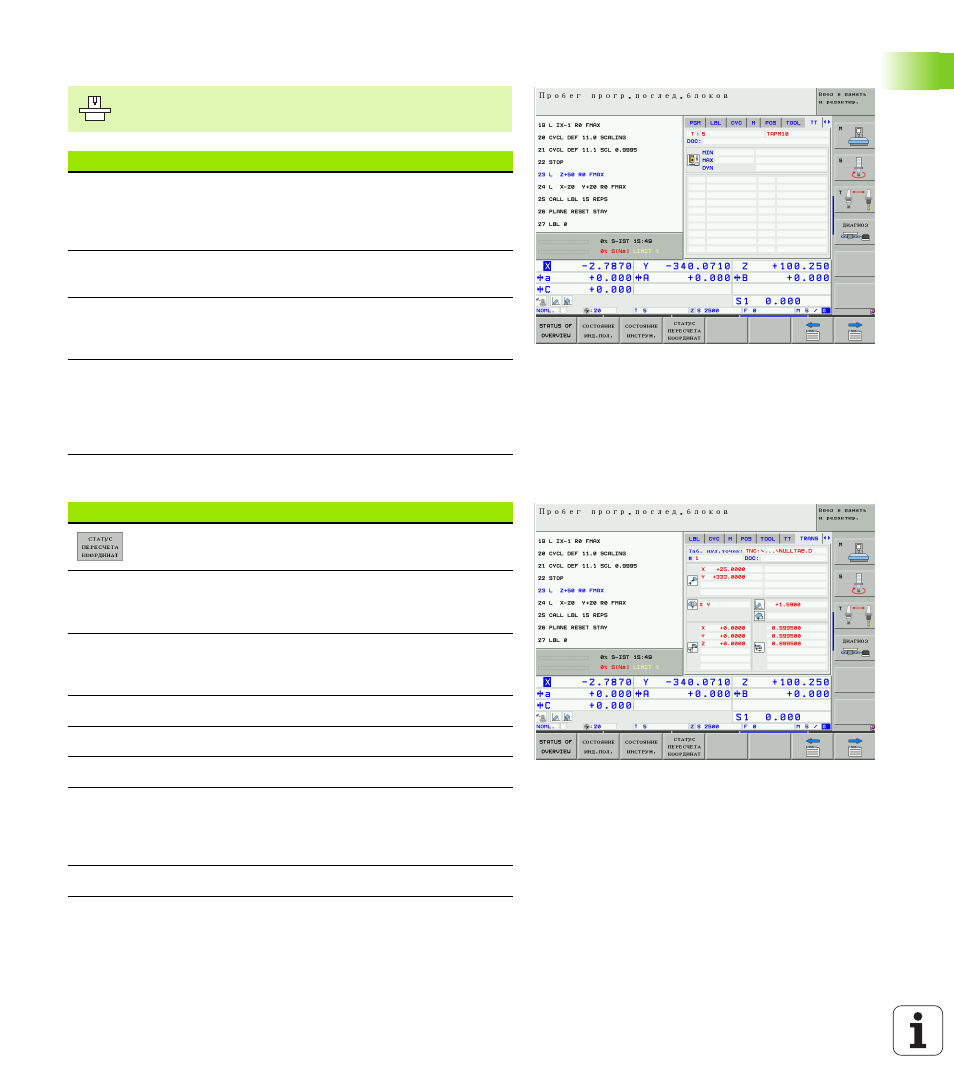

Замер инструмента (рейтер TT)
Преобразования координат (рейтер TRANS)
Смотри “Циклы для пересчёта координат” на странице 496.
УЧПУ показывает рейтер ТТ только тогда, если эта
функция является активной на станке.
Softkey Значение
Непосредств
енный выбор
не
возможный
Номер инструмента, который измеряется
Индикация, измеряется ли радиус
инструмента или его длина
MIN- и MAX-значение измерения отдельных
режущих кромок и результаты измерения со
вращающимся инструментом (DYN)
Номер кромки инструмента с принадлежащим
значением измерения. Звёздочка за
значением измерения указывает, что оно
лежит вне предела допуска из таблицы
инструментов
Softkey Значение
Имя активной таблицы нулевых точек.
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
Aктивное смещение нулевой точки (цикл 7);
УЧПУ указует активное смещение нулевой
точки на вплоть до 8 осях
Оси в зеркальном отображении (цикл 8)
Активный базисный поворот
Активный угол поворота (цикл 10)
Aктивный размерный коэфицент / размерные
коэфиценты (циклы 11 / 26); УЧПУ указует
активный размерный коэфицент на плоть до 6
осях
Центр центрического растяжения
