8 Программирование: циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в
8
Обьём обработки (0/1/2) Q215: определить обьём
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
8
Длина канавки Q218 (значение параллельно
главной оси плоскости обработки): ввести более
длинный бок паза
8
Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
Ввести ширину паза; если вводите ширину паза
равну диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза). Максимальная ширина
канавки при черновой обработке: Двойной
диаметр инструмента
8
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
8
Положение при повороте Q224 (абсолютно):
Угол, на который поворочивается целый паз.
Центр вращения лежит на позиции, на которой
находится инструмент при вызове цикла.
8

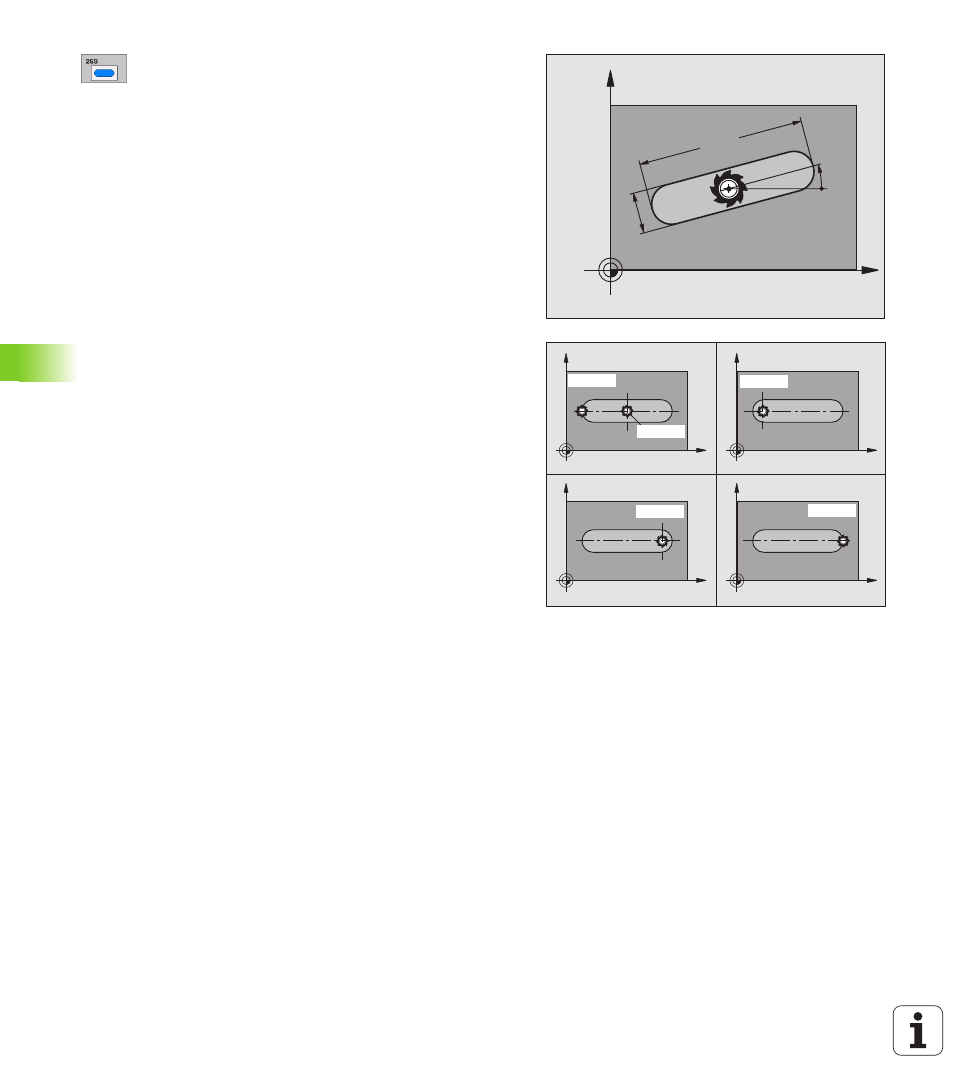

Положение канавки (0/1/2/3/4) Q367: Положение
канавки в отношении к позиции инструмента при
вызове цикла:
0: Позиция инструмента = центр канавки
1: Позиция инструмента = левый конец канавки
2: Позиция инструмента = сентр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = справа конец канавки
8
Подача фезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
8
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = фрезерование попутное
–1 = фрезерование встречное
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
