8 Программирование: циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в
8

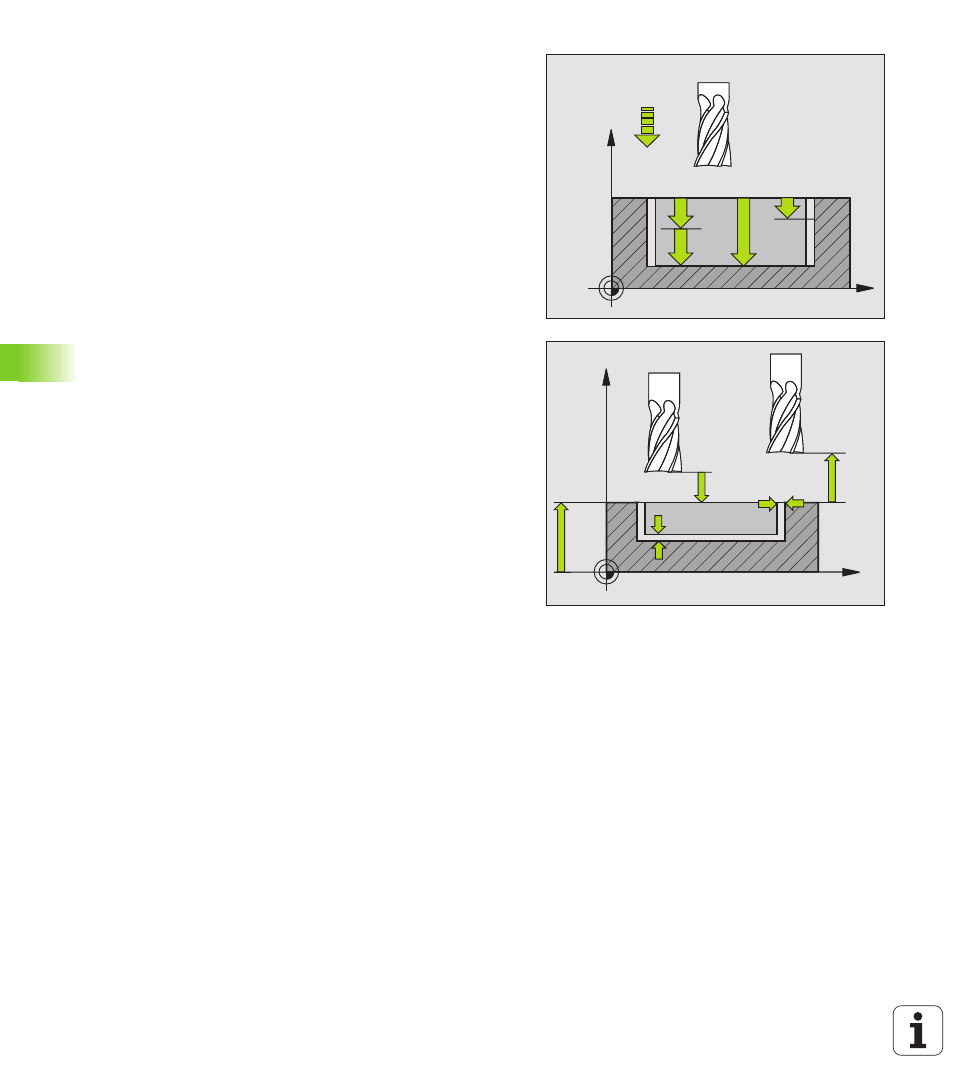

Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна кармана
8
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз инструмент погружается в
материал, ввести значение больше 0.
8
Припуск на чистовую обработку на глубине
Q369 (инкрементно): Припуск на чистовую
обработку на глубине
8
Подача врезания на глубину Q206: Скорость
перемещения инструмента при перемещении на
глубину в мм/мин
8
Врезание чистовая обработка Q338
(инкрементно): размер, на который инструмент
врезается на оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка с одним
врезанием в материал
8
Безопасное расстояние Q200 (инкрементно):
расстояние между торцовой стороной
инструмента и поверхностью детали
8
Kоордината поверхности детали Q203
(абсолютно): абсолютная координата
поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
