188 5 Программирование: инструменты
5.2
Данные
инстр
умента
5.2 Данные инструмента

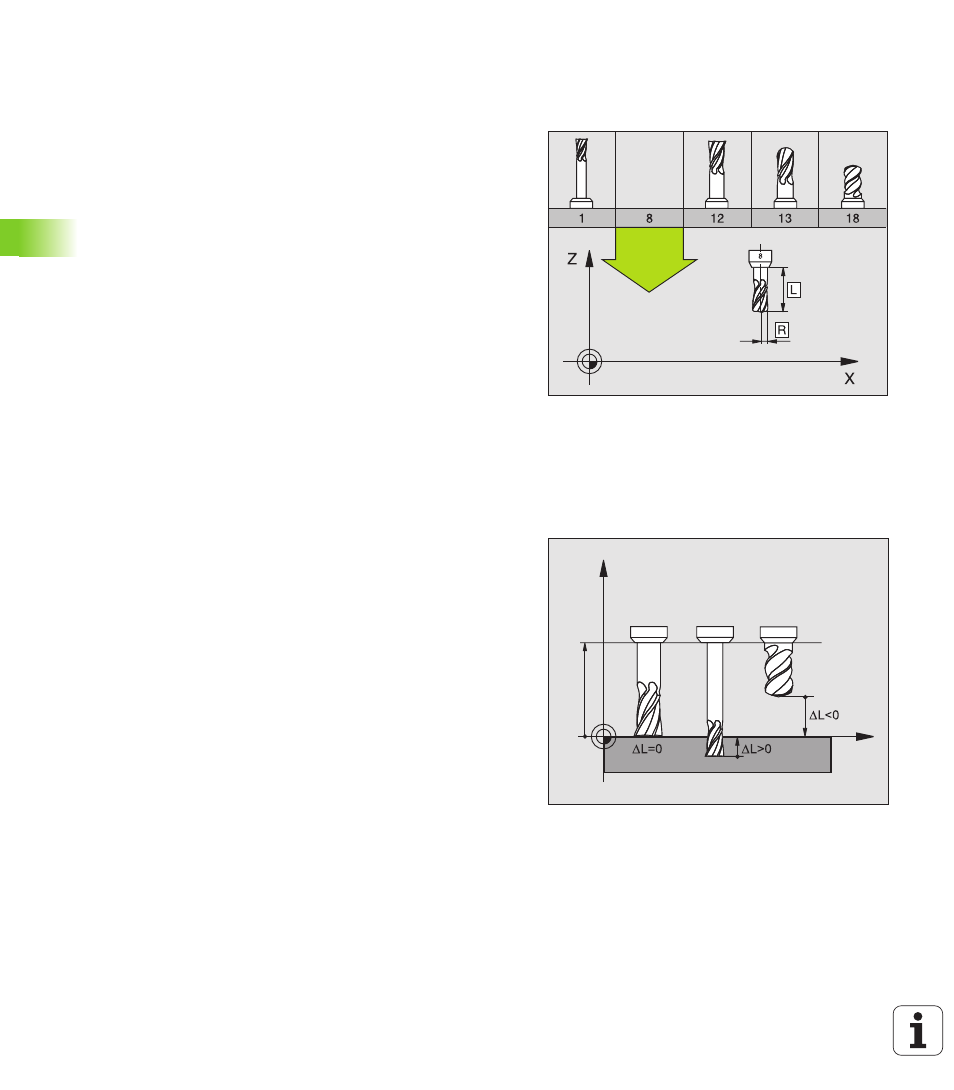

Условия для выполнения коррекции инструмента
Как правило программируете координаты движений по контуру так,
как проставлены размеры загатовки на чертеже. Для того, чтобы
УЧПУ могло провести расчёт траектории центра инструмента,
значит могло провести коррекцию инструмента, следует ввести
длину и радиус для каждого применяемого инструмента.
Можно вводить данные инструментов или с помощью функции
TOOL DEF непосредственно в программе или отдельно в
таблицах инструментов. Если вводите данные инструментов в
таблицы, то предоставляются в распоряжение другие
специфические для инструментов сведения. УЧПУ учитывает все
введённые данные, если программа обработки выполняется.
Номер инструмента, имя инструмента
Каждый инструмент обозначен номером от 0 до 32767. Если
оператор работает с таблицами инструментов, то может он
дополнительно присуждать названия инструментов. Имена
инструментов могут содержать максимально 16 знака.
Инструмент с номером 0 установлен как нулевой инструмент и
имеет длину L=0 а также радиус R=0. В таблицах инструментов
Вы должны дефинировать инструмент T0 также с L=0 и R=0.
Длина инструмента L
Длину инструмента L можете определять двумя способами:
Разница длины инструмента и длины нулевого
инструмента L0
Знак числа:
Определить длину:
8 Переместить нулевой инструмент на опорную позицию на оси
инструментов (нпр. поверхность загатовки с Z=0)
8 Занулить индикацию оси инструментов (установление опорной
точки)
8 Сменить следующий инструмент
8 Переместить инструмент на ту же опорную позицию как и
нулевой инструмент
8 Индикация оси инструментов показывает разницу длины
инструмента по сравнении с нулевым инструментом
8 Перенести значение с помощью клавиши “Приём фактического
положения ” в кадр TOOL DEF или в таблицу инструментов
Установить длину L с помощью устройства преднастройки
Введите установлённое значение непосредственно в дефиницию
инструмента TOOL DEF или в таблицу инструментов.
Z
X
L
0
L>L0: инструмент длиннее чем нулевой инструмент
L<L0: инструмент короче чем нулевой инструмент
