11 Программирование: Q-параметры
11
.1
2
Примеры
программиров
ания
11.12 Примеры
программирования

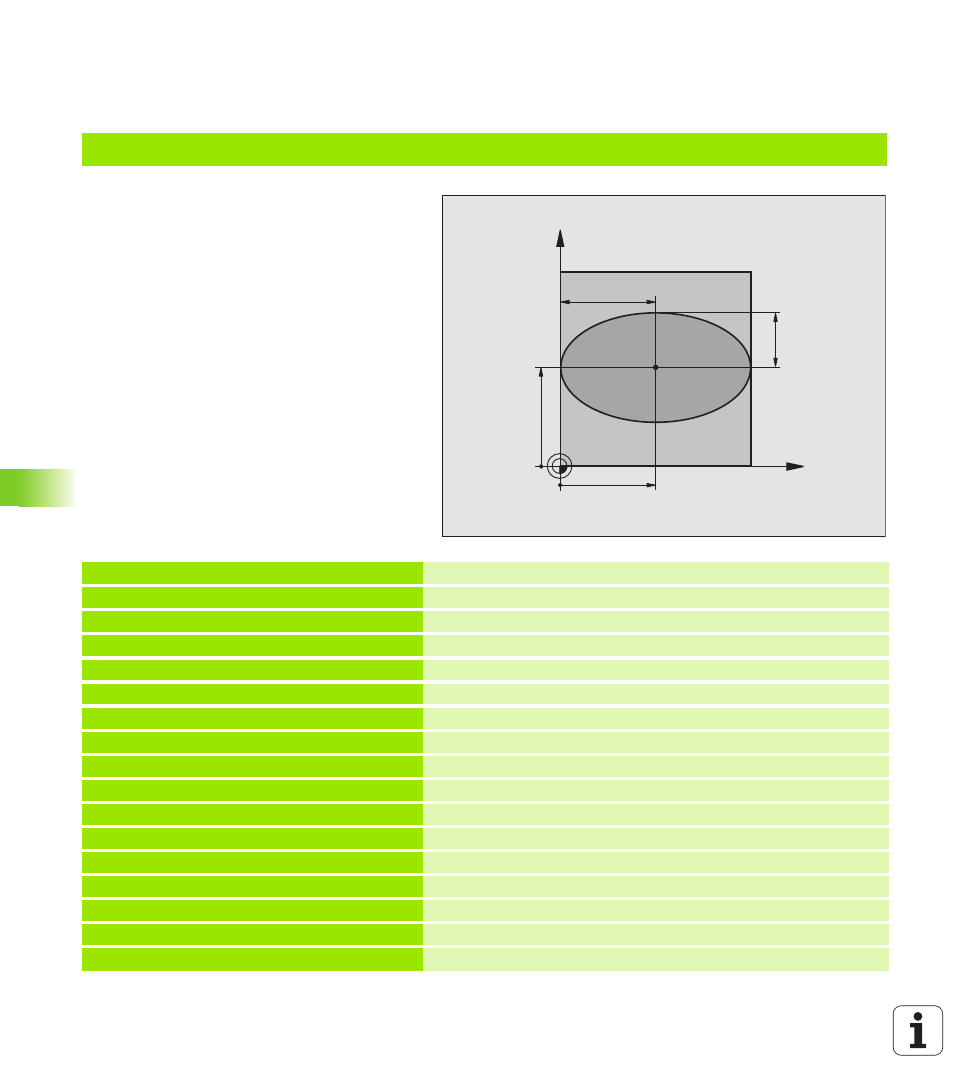

Пример: эллипс
Порядок отработки программы
Контур эллипса создан с помощью многих
небольших отрезков прямой (определяемый
через Q7). Чем больше установленных шагов
расчёта, тем более гладким будет контур.
Направление фрезерования установливаем
через угол старта и конечный угол на
поверхности:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки против часовой
стрелки:
Угол старта < конечный угол
Радиус инструмента не учитывается
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 =+50
Центр X-оси
2 FN 0: Q2 =+50
Центр Y-оси
3 FN 0: Q3 =+50
Полуось X
4 FN 0: Q4 =+30
Полуось Y
5 FN 0: Q5 = +0
Угол старта на поверхности
6 FN 0: Q6 =+360
Конечный угол на поверхности
7 FN 0: Q7 =+40
Количество шагов расчёта
8 FN 0: Q8 = +0
Угловое положение эллипса
9 FN 0: Q9 =+5
Глубина фрезерования
10 FN 0: Q10 =+100
Подача на глубину
11 FN 0: Q11 =+350
подача фрезерования
12 FN 0: Q12 =+2
Безопасное расстояние для предпозиционирования
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2.5
Определение инструмента
16 TOOL CALL 1 Z S4000
Вызов инструмента
X
Y
50
50
30
50
