ПРОТЯГИВАНИЕ (цикл 22)

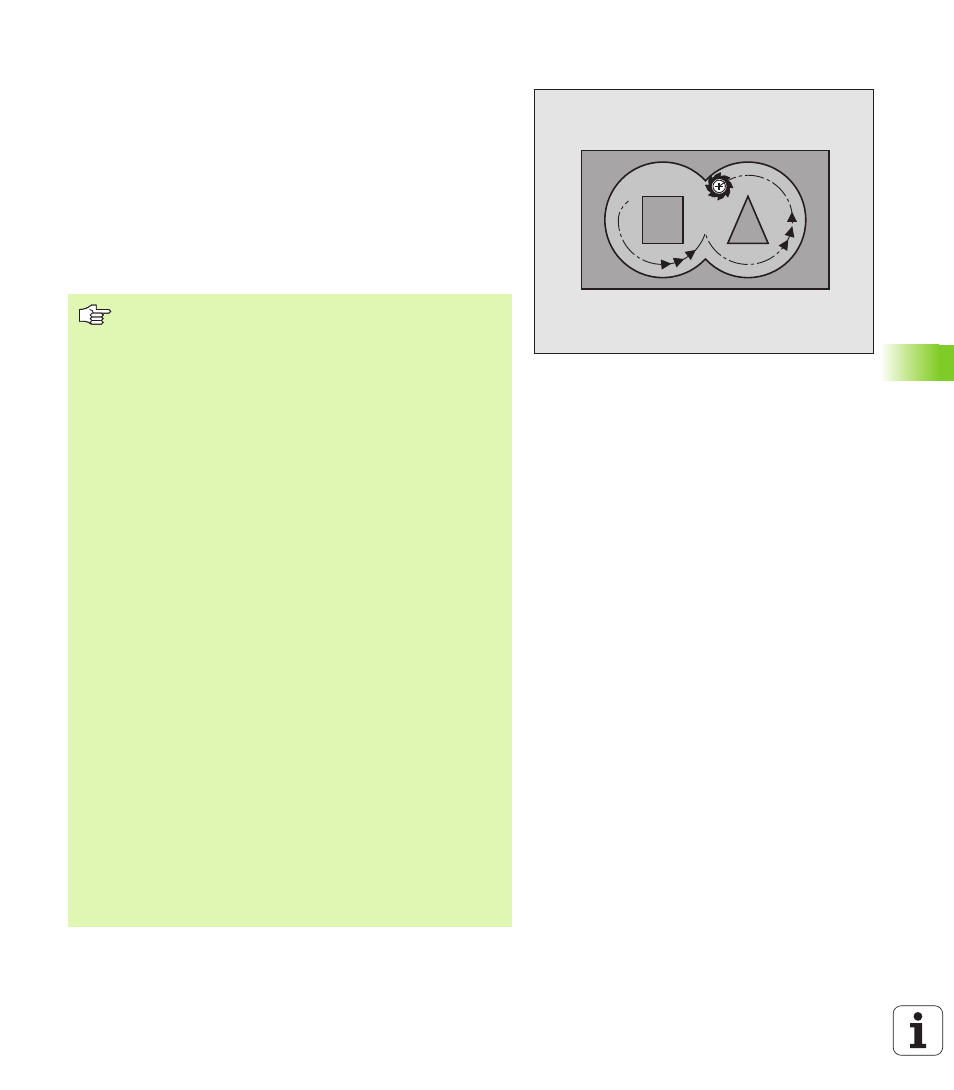

1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине врезания инструмент фрезерует контур из
внутри к наружии с рабочей подачей Q12
3 При этом контуры островов (здесь: C/D) фрезеруются с
приближением к контуру кармана (здесь: A/B)
4 На следующем этапе УЧПУ перемещает инструмент на
следующую глубину врезания и повторяет операцию
расчищания, до момента достижения программируемой
глубины
5 Затем УЧПУ отводит инструмент на безопасную высоту
C D
A B
Обратите внимание перед программированием
При необходимости используйте фрезу с режущим по
середине торцовым зубом (ДИН 844) или предсверлите
с помощью цикла 21.
Поведение при погружении цикла 22 определяем с
помощью параметра Q19 и в таблицы инструментов в
графах ANGLE и LCUTS:
„ Если Q19=0, то УЧПУ погружается принципиально
перпендикулярно, даже если дефинировался угол
погружения (ANGLE) для активного инструмента
„ Если дефинируем ANGLE=90°, УЧПУ погружается
перпендикулярно. В качестве подачи погружения
используется подача качающего движения Q19
„ Если дефинировалась подача качающего движения
Q19 в цикле 22 и ANGLE составляет от 0.1 до 89.999
в таблицы инструментов, то УЧПУ погружается с
определенным ANGLE по винтовой линии
„ Если подача качающего движения в цикле 22
определена и нет ANGLE в таблицы инструментов,
тогда УЧПУ выдает сообщение об ошибках
„ Если геометрические условия такие, что нельзя
погружаться по винтовой линии (геометрия канавки),
тогда УЧПУ пробует погружаться качающим
движением. Длина качения расчитывается тогда из
LCUTS и ANGLE (длина качения = LCUTS / tan
ANGLE)
В случае конутров карманов с острыми внутренними
углами может оставаться остаток материала при
выборке, если используется коэффицент перекрытия
больше 1. Особенно самаю нутреннюю траекторию
следует проверить используя тестовую графику и при
необходимости в небольшой степени изменить
коэффицент перекрытия. Таким образом достигается
другово распределения рабочих проходов, что дает
часто желаемый результат.
