9.5
Определ
е
ние
пл
о
ск
о
сти
обрабо
тки
че
ре
з
дв
а
в
ект
ора
:
PLANE
VECT
O
R Параметры ввода

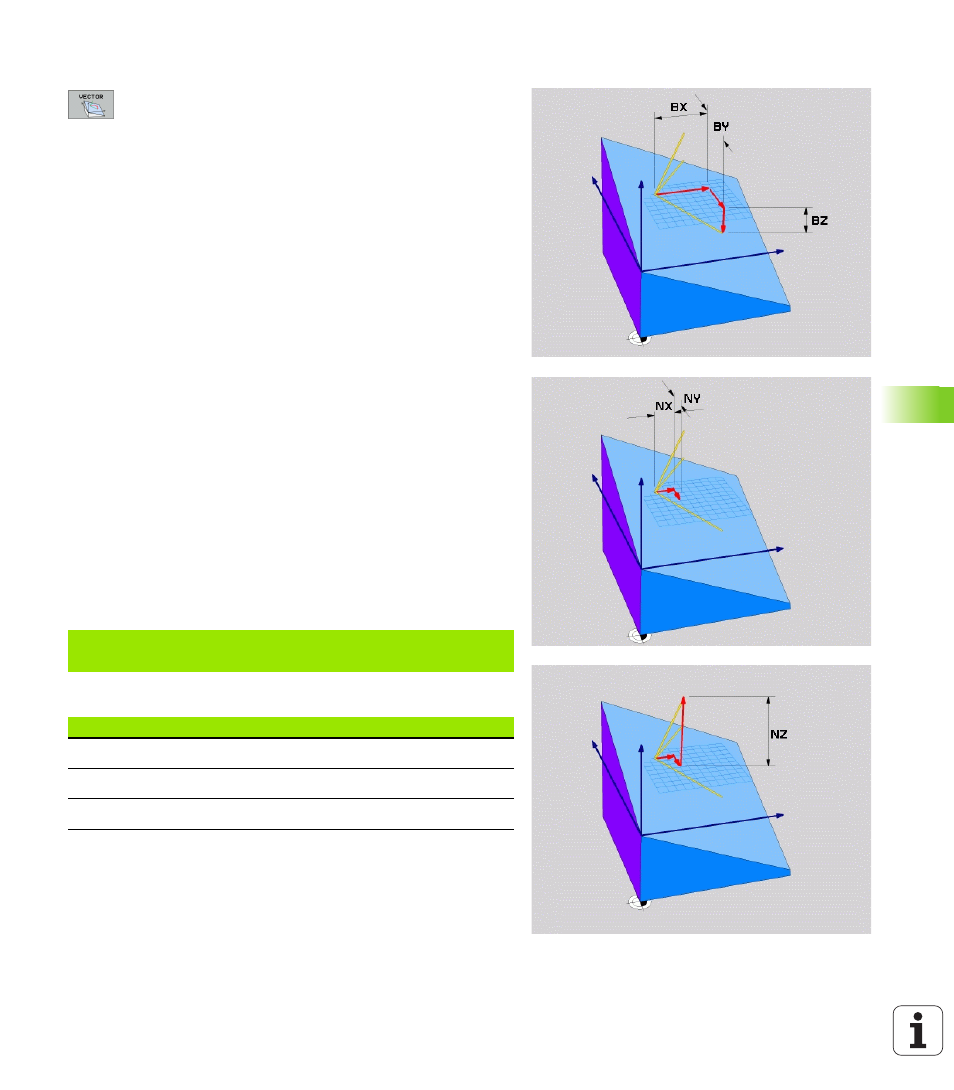

8 X-компонент базисного вектора?: X-компонент
BX базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -99,9999999 до
+99,9999999
8 Y-компонент базисного вектора?: Y-компонент
BY базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -99,9999999 до
+99,9999999
8 Z-компонент базисного вектора?: Z-компонент
BZ базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -99,9999999 до
+99,9999999
8 X-компонент вектора нормали?: X-компонент
NX базисного вектора N (смотри рисунок справа
по середине). Пределы ввода: -99,9999999 до
+99,9999999
8 Y-компонент вектора нормали?: Y-компонент NY
базисного вектора N (смотри рисунок справа по
середине). Пределы ввода: -99,9999999 до
+99,9999999
8 Z-компонент вектора нормали?: Z-компонент NZ
базисного вектора N (смотри рисунок справа
внизу). Пределы ввода: -99,9999999 до
+99,9999999
8 Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
542)
ЧУ-запись
Используемые сокращения
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Сокращение Значение
VECTOR В английском языку vector = вектор
BX, BY, BZ Базисный вектор: X-, Y- и Z-компоненты
NX, NY, NZ Вектор нормали: X-, Y- и Z-компоненты
