8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

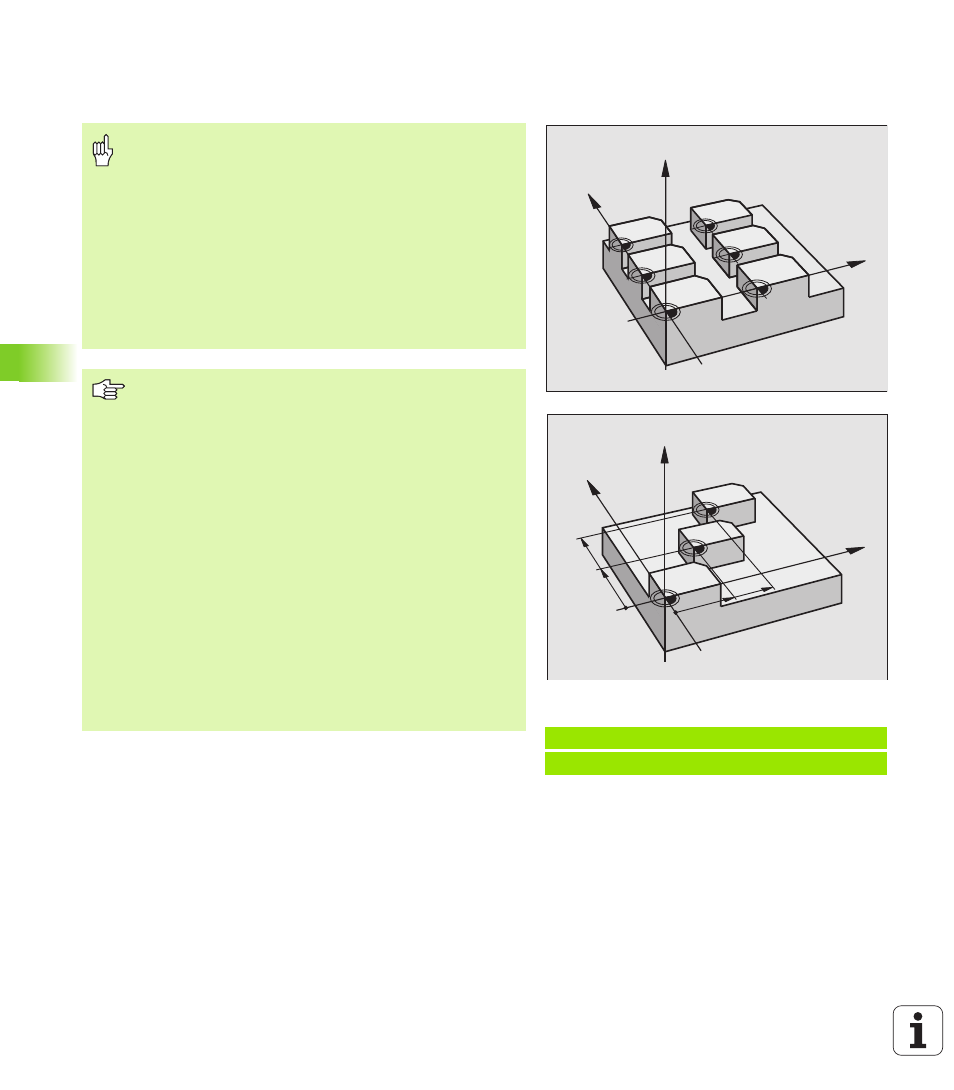

НУЛЕВАЯ ТОЧКА-смещение с помощью
таблиц нулевых точек (цикл 7)
Пример: ЧУ-кадры
77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Нулевые точки из таблицы нулевых точек относятся
всегда и исключительно к актуальной опорной точке
(Preset).
Параметр станка 7475, с помощью которого раньше
определяли, отнсятся ли нулевые точки к нулевой
точке станка или к нулевой точке детали, имеет только
еще функцию достоверности. Если MP7475 = 1 то УЧПУ
выдает сообщение об ошибках, если смещение
нулевой точки вызывается из таблицы нулевых точек.
Таблицы нулевых точек из TNC 4xx, которых
координаты относятся к нулевой точке станка (MP7475
= 1), не могут использоваться в iTNC 530.
Если используете перемещение нулевых точек с
помощью таблиц нулевых точек, то пользуйтесь
функцией SEL TABLE, чтобы активировать желаемую
таблицу нулевых точек в ЧУ-программе.
Если работаете без SEL TABLE, то Вы должны
активировать желаемую таблицу нулевых точек перед
тестом программы или прогоном программы
(действительно также для графики
программирования):
Выбирать желаемую таблицу для теста программы в
режиме работы Тест программы через управление
файлами: таблица получает статус S Таблица
получает статус S
Выбор желаемой таблицы для пробега программы в
режиме работы пробега программы через
управление файлами: Таблица получает статус M
Значения координат из таблицы нулевых точек
действительны только в абсолютном виде.
Новые строки можете ввести только в конце таблицы.
