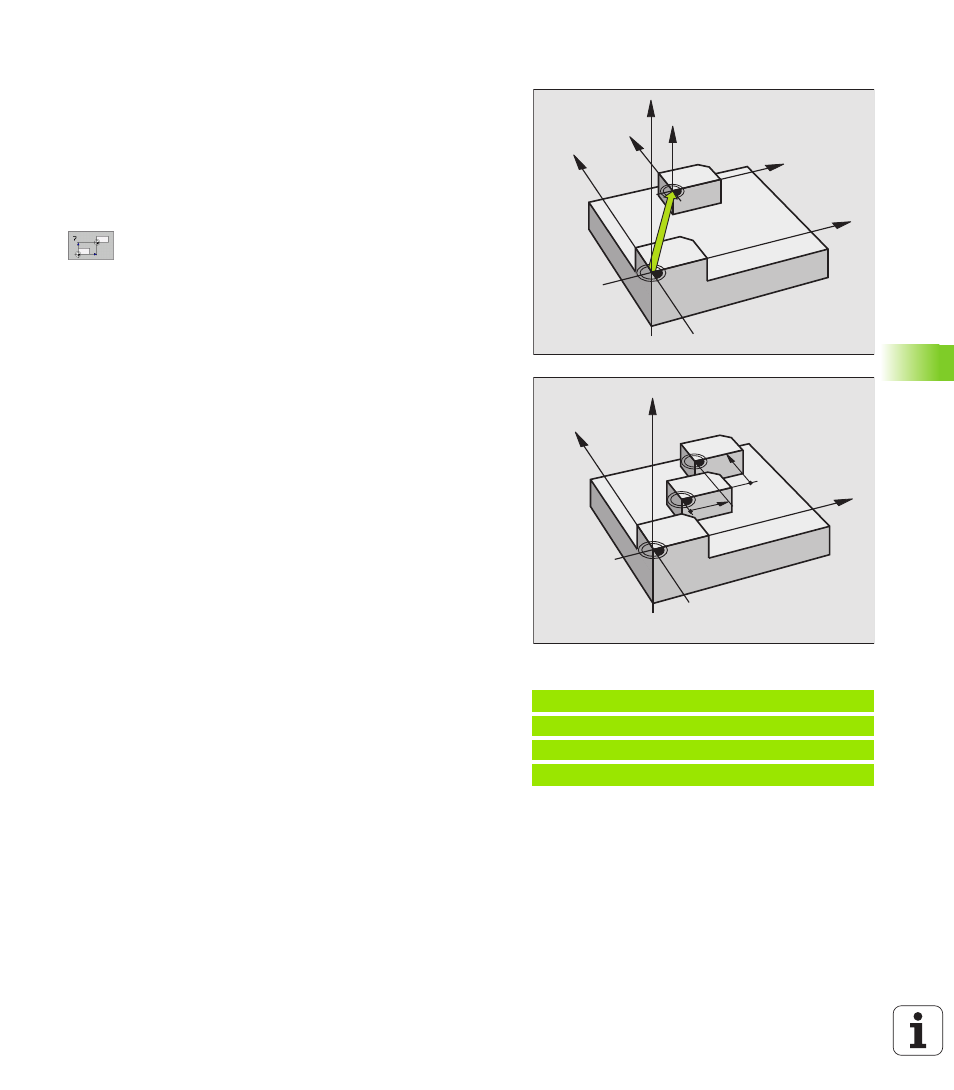

НУЛЕВАЯ ТОЧКА-смещение (цикл 7)

С помощью СМЕЩЕНИЯ НУЛЕВОЙ ТОЧКИ можете повторять

обработку в любых местах загатовки.

Действие

После дефиниции цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все

вводы координат относятся к новой нулевой точке. Смещение на

каждой оси УЧПУ указывает в дополнительной индикации

статуса. Ввод осей вращения также допускается.

8

Смещение: Ввести координаты новой нулевой

точки; абсолютные значения относятся к нулевой

точке загатовки, определённой установлениеи

опорной точки; значения приращения относятся

всегда к последней действующей нулевой точке –

она может уже быть перемещённой

Сброс

Смещение нулевой точки со значениями координат X=0, Y=0 и

Z=0 отменяет снова смещение нулевой точки.

графика

Если после перемещения нулевой точки программируете новую

BLK FORM, можете через параметр станка 7310 решать, должна

ли BLK FORM относиться к новой или к старой нулевой точке.

Таким образом УЧПУ может изображать графически каждую

деталь отдельно при обработке нескольких деталей.

Индикации статуса

„

Большая индикация положения относиться к активной

(перемещённой) нулевой точке

„

Все указанные в дополнительных индикациях состояния

координаты (положения, нулевые точки) относятся к

установленной вручную опорной точке

Пример: ЧУ-кадры

13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40

Z

Z

X

X

Y

Y

Z

X

Y

IX

IY
