Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03)
Страница 399
HEIDENHAIN iTNC 530
399
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в
8
Безопасное расстояние Q200 (инкрементно):
расстояние между торцовой стороной
инструмента и поверхностью детали
8
Kоордината поверхности детали Q203
(абсолютно): абсолютная координата
поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Коэфицент наложения траектории Q370: Q370 x
радиус инструмента дает подвод со стороны k.
Максимальное значение ввода: 1,9999
8
Стратегия погружения Q366: Вид стратегии
погружения:
0 = перпендикулярное погружение. Независимо
от дефинированного в таблицы инструментов
угла погружения кромки ANGLE УЧПУ
погружает инструмент перпендикулярно в
материал
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неровным 0. В другом случае УЧПУ выдает
сообщение об ошибках
8
Подача чистовая обработка Q385: Скорость
перемещения инструмента при чистовой
обработке боков и дна в мм/мин
Пример: ЧУ-кадры
8 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q223=60
;ДИАМЕТР ОКРУЖНОСТИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q338=5
;ВРЕЗАНИЕ ЧИСТОВАЯ
ОБРАБОТКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q366=1
;ПОГРУЖЕНИЕ
Q385=500 ;ПОДАЧА ЧИСТОВАЯ
ОБРАБОТКА
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

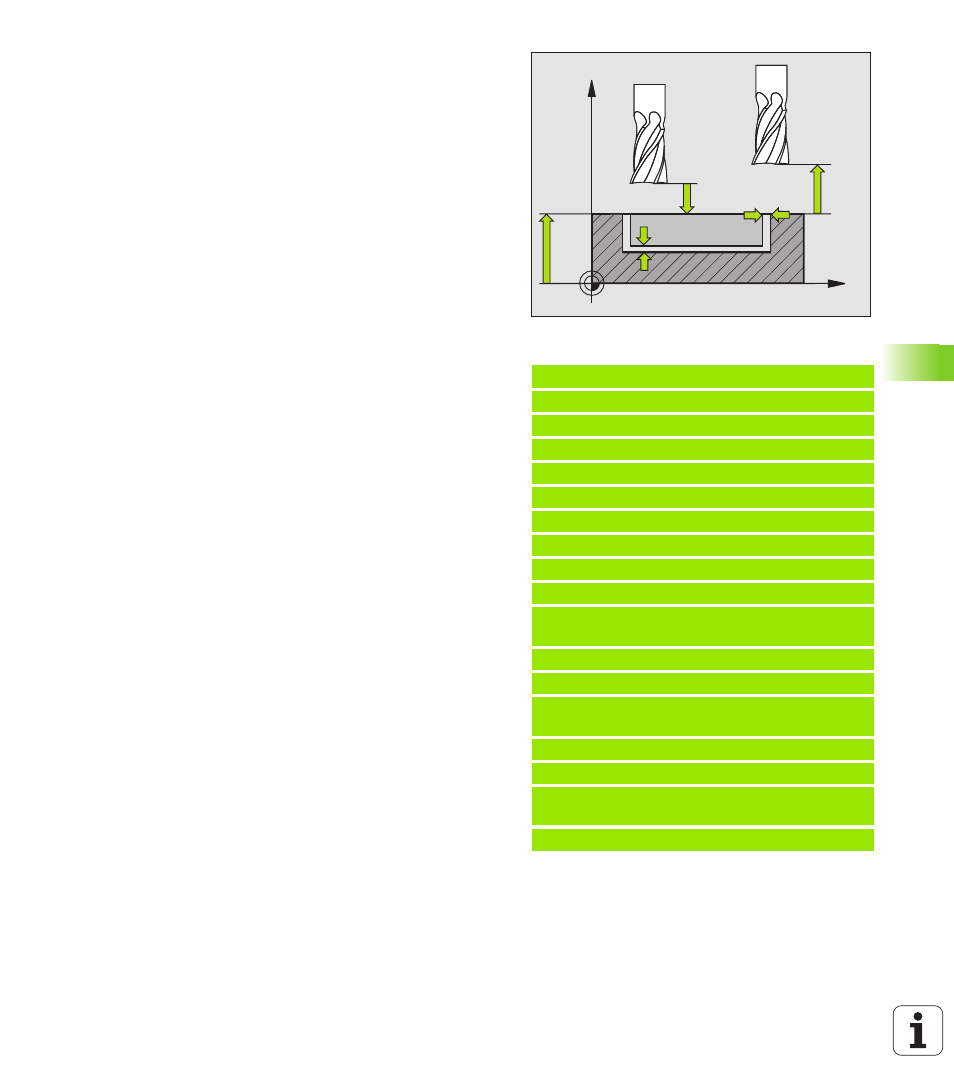

X
Z
Q200
Q204
Q203
Q369
Q368
