HEIDENHAIN iTNC 530

505

8.9

Цик

л

ы

для

пере

сч

ёта

к

оор

динат

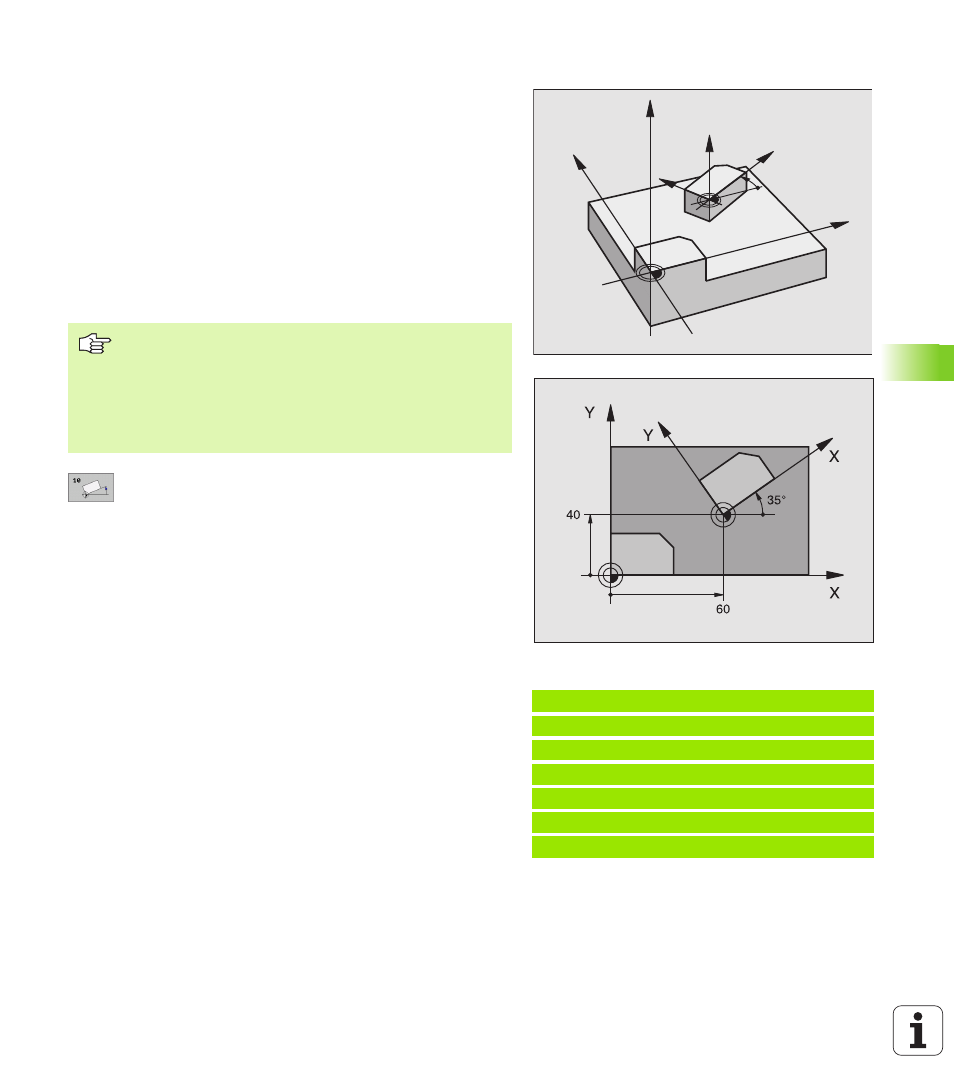

ПОВОРОТ (цикл 10)

В пределах программы УЧПУ может поворочивать систему

координат на плоскости обработки вокруг активной нулевой точки.

Действие

ПОВОРОТ действует с эго дефиниции в программе. Оно

действует также в режиме работы Позиционирование с ручным

вводом. УЧПУ указывает активный угол поворота в

дополнительной индикации статуса.

Базовая ось для угла поворота:

„

X/Y-плоскость X-ось

„

Y/Z-плоскость Y-ось

„

Z/X-плоскость Z-ось

8

Поворот: Ввести угол поворота в градусах (°).

Пределы ввода: -360° до +360° (абсолютные или

инкрементные)

Сброс

Программировать цикл ПОВОРОТ с углом поворота 0°.

Пример: ЧУ-кадры

12 CALL LBL 1
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ПОВОРОТ
17 CYCL DEF 10.1 ROT+35
18 CALL LBL 1

Z

Z

X

X

Y

Y

Обратите внимание перед программированием

УЧПУ отнимает активную коррекцию на радиус путём

определения цикла 10. При необходимости повторно

программировать коррекцию на радиус.

После определения цикла 10, переместить обе оси

плоскости обработки для активирования поворота.
