642
12 Тест программы и прогон программы
12.1
Гр
аф
и
ка

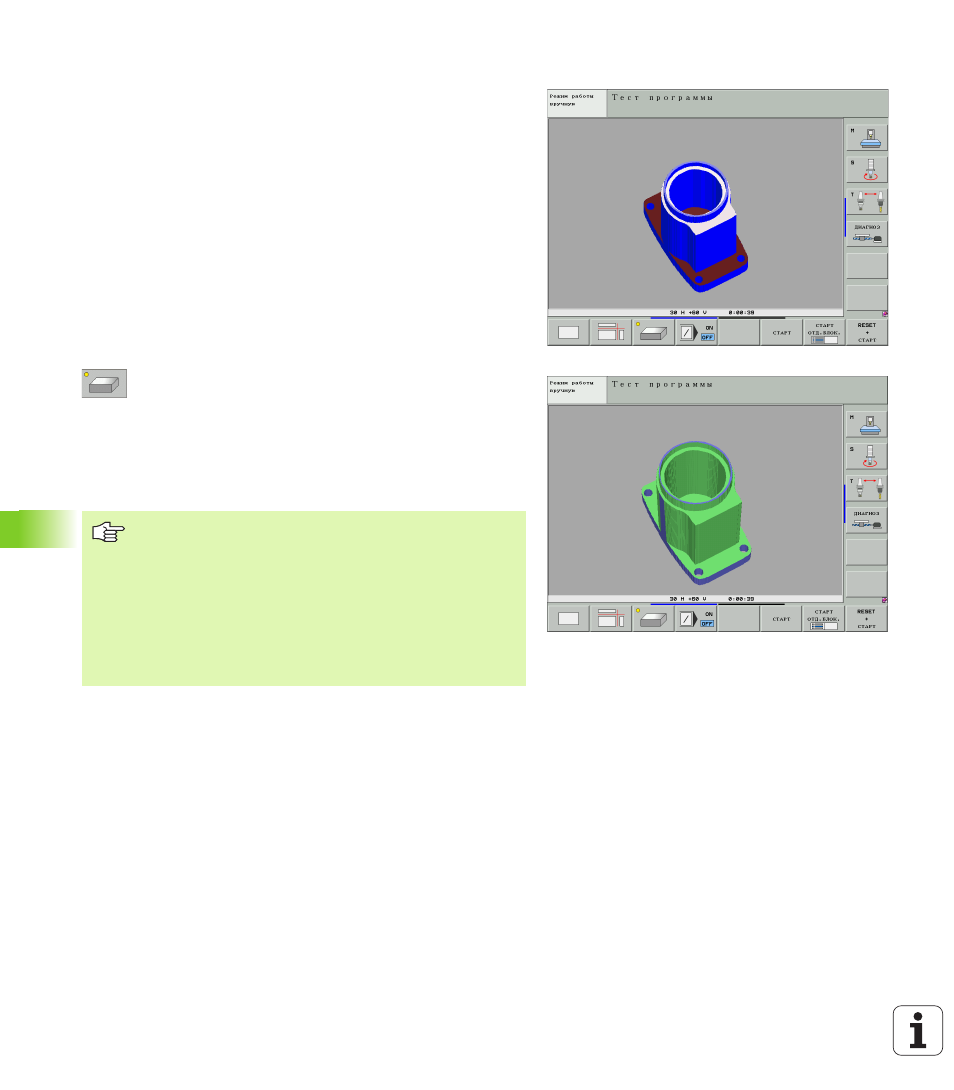

3D-изображение
ЧПУ изображает обрабатываемую деталь пространственно. Если
оператор распологает соответствующим оборудованием, то
УЧПУ представляет с помощью 3D-графики высокого разрешения
даже обработку на наклоненной плоскости обработки и
многоосевую обработку.
3D-изображение можете поворочивать используя
программируемую клавишу вокруг вертикальной оси или
опрокидывать вокруг горизонтальной оси. Если к УЧПУ
подключена мышь, тогда нажатием правой клавиши мыши
можете также отрабатывать эту функцию.
Очертания загатовки в начале графического моделирования Вы
можете представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения участка, смотри “Увеличение отрезка”,
8
Выбор 3D-изображения с помощью
программируемой клавиши. Двойным нажатием
программируемой клавиши переключаете на
графику высокого разрешения 3D. Переключение
возможно только тогда, если симуляция окончена.
Графика высокого разрешения указует также
обработку на наклоненной плоскости обработки
Скорость 3D-графики зависит от длины режущих
кромок (графа LCUTS в таблицы инструментов). Если
LCUTS дефинировано с 0 (базисная настройка), тогда
симуляция расчитывает бесконечную длину кромок,
что приводит к долгим расчетам ЭВМ. Если не хотите
дефинировать LCUTS, можете установить значение
параметра 7312 на значение от 5 до 10. Таким образом
УЧПУ ограничивает внутренее длину кромок до
значения, возникающего из MP7312 умножить через
диаметр инструмента.
