Руководство по эксплуатации для AKD | 9 Электрический монтаж

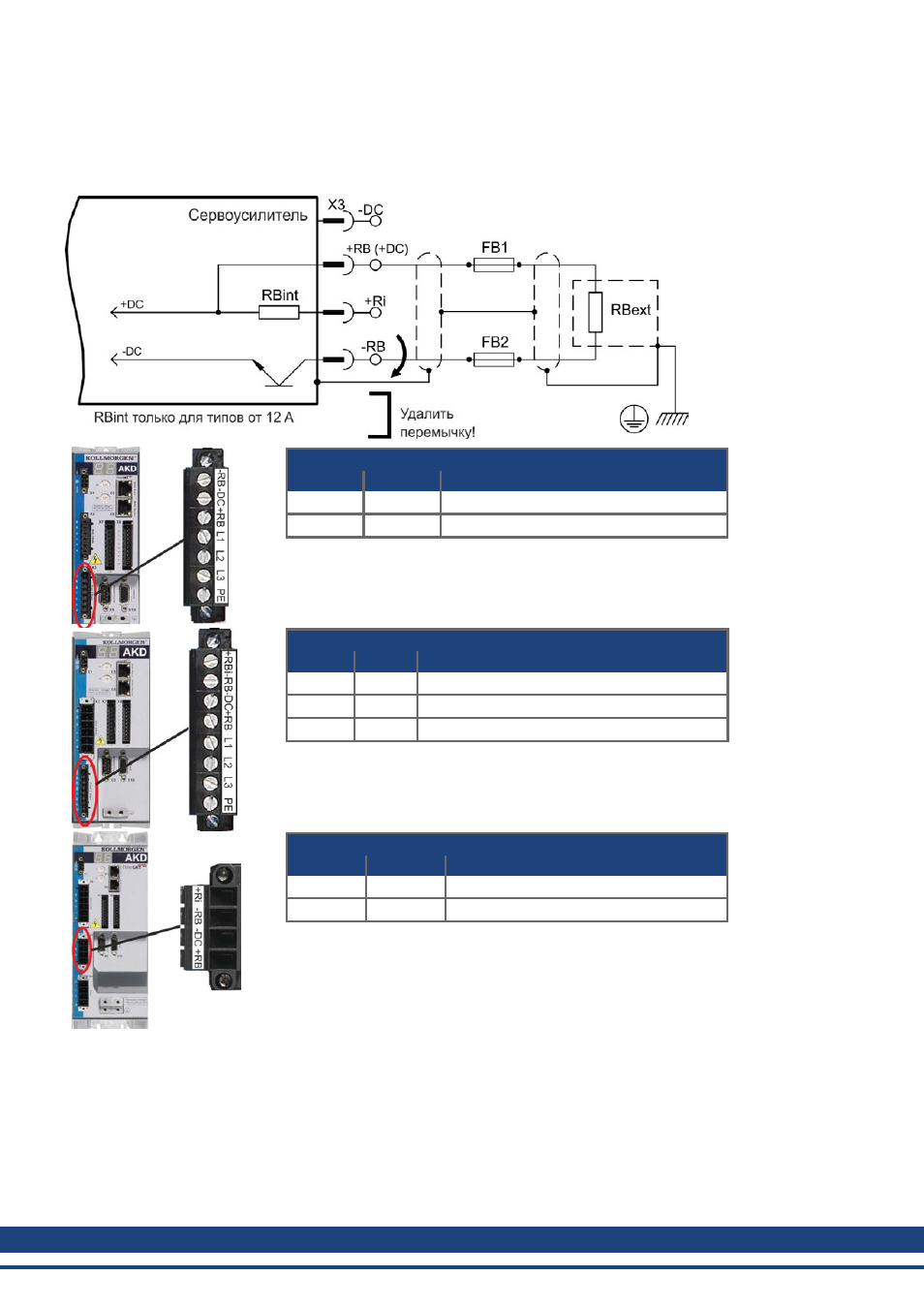

9.9 Внешний тормозной резистор (X3)
Техническую информацию по схеме торможения см. в "Динамическое торможение" (=> стр. 42).
Предохранители (например, плавкие предохранители) предоставляются пользователем => стр.38.
AKD-x00306-AKD-x00606 (X3)
Контакт
Сигнал
Описание
1
-RB
Внешний тормозной резистор, минус
3
+RB
Внешний тормозной резистор, плюс
AKD-x01206 (X3)
Контакт Сигнал
Описание
1
+Rbint
Внутренний тормозной резистор, плюс
2
-RB
Внешний тормозной резистор, минус
4
+RB
Внешний тормозной резистор, плюс
AKD-x02406 & AKD-xzzz07 (X3)
Контакт
Сигнал
Описание
2
-RB
Внешний тормозной резистор, минус
4
+RB
Внешний тормозной резистор, плюс
98
Kollmorgen™ | Ноябрь 2012
