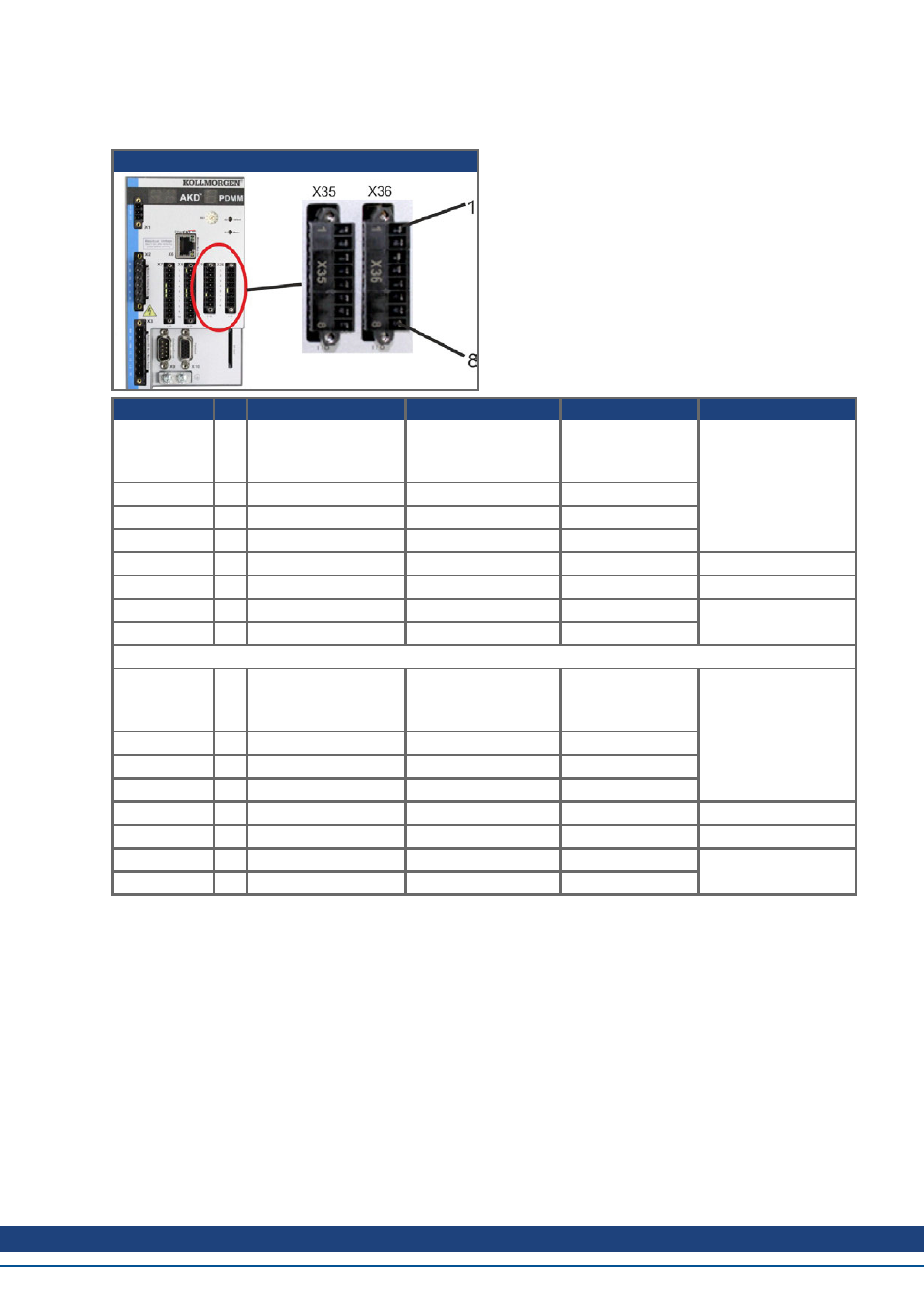

9.14.3 Разъем входов/выходов X35 и X36) (только AKD-M)
AKD PDMMимеет два дополнительных разъема X35 и X36 с цифровыми входами/выходами.
AKD-M
Conn. Pin Signal Abbreviation Function Specials
X35 1 Цифровой общий X35 DCOM35
Общий провод для
контактов
2, 3, 4 штекера X35
=> стр.139
X35 2 Цифровой входt 21 DIGITAL-IN 21 Программируемый
X35 3 Цифровой вход 22 DIGITAL-IN 22 Программируемый
X35 4 Цифровой вход 23 DIGITAL-IN 23 Программируемый
X35 5 не занят не занят не занят -
X35 6 не занят не занят не занят -
X35 7 Цифровой выход 21- DIGITAL-OUT21- Программируемый
=> стр.141
X35 8 Цифровой выход 21+ DIGITAL-OUT21+ Программируемый
X36 1 Цифровой общий X36 DCOM36
Общий провод для
контактов
2, 3, 4 штекера X36
=> стр.139
X36 2 Цифровой вход 24 DIGITAL-IN 24 Программируемый
X36 3 Цифровой вход 25 DIGITAL-IN 25 Программируемый
X36 4 Цифровой вход 26 DIGITAL-IN 26 Программируемый
X36 5 не занят не занят не занят -
X36 6 не занят не занят не занят -
X36 7 Цифровой выход 22- DIGITAL-OUT22- Программируемый
=> стр.141
X36 8 Цифровой выход 22+ DIGITAL-OUT22+ Программируемый
Цифровые общие входы для X35 и X36 не соединены друг с другом.
Общий провод DCOMx должен подключаться к выходу 0 В питания входов/выходов, если к цифровым
входам применяется подключение типа "Source".
Общий провод DCOMx должен подключаться к выходу 24 В питания входов/выходов, если к цифровым
входам применяется подключение типа "Sink".
Руководство по эксплуатации для AKD | 9 Электрический монтаж
Kollmorgen™ | Ноябрь 2012 127
