Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.12.2 Резольвер

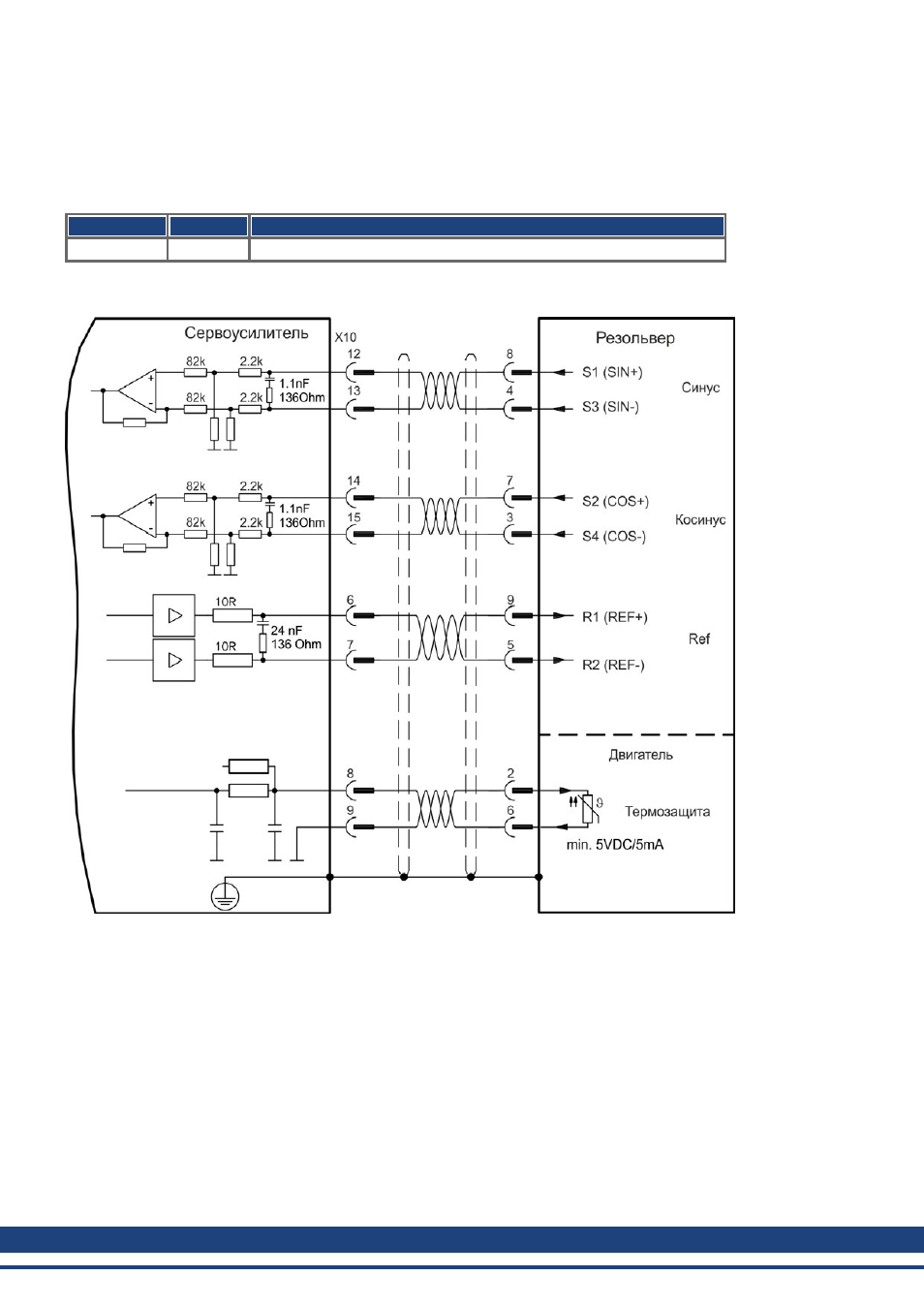

На следующей схеме показано подключение резольвера (от 2 до 36 полюсов) в качестве системы
обратной связи. Датчик температуры в двигателе подключается через кабель резольвера и
анализируется сервоусилителем.
При планируемой длине кабеля более 100 м проконсультируйтесь с работниками сервисной службы.
Тип FBTYPE Описание
Резольвер 40 Точность: 14 бит (0,022°), разрешение: 16 бит (0,006°)
Расположение выводов на стороне резольвера относится к двигателям Kollmorgen™.
