Страница 92: 3 штекер двигателя x2 с подключением экрана
Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.7.3 Подключение экрана к сервоусилетелю
Экран кабеля можно подсоединить к усилителю с помощью пластин, экранных клемм и штекера
двигателя с защитой от растягивающего усилия и обеспечением подключения экрана.
9.7.3.1 Пластины для подсоединения экранов

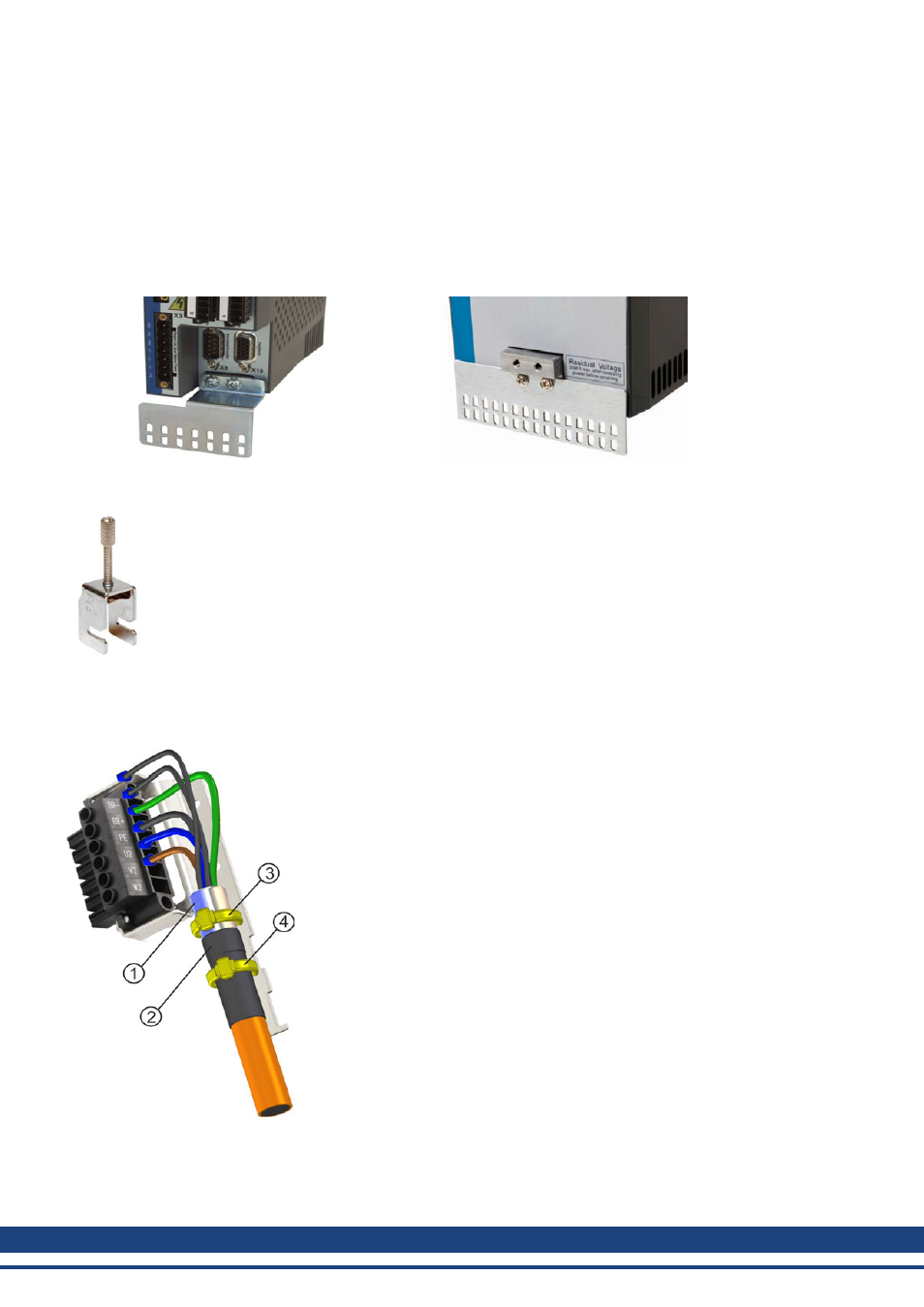

Смонтируйте экранные пластины на усилителе как показано на следующих рисунках.
Типы AKD-x0306-x1206:
Г-образная экранная пластина (только в
ЕС)
Типы AKD-x02406 & zzz07:
плоская экранная пластина
9.7.3.2 Клеммы для присоединения экранов
Используйте клеммы для присоединения экранов (см. справочнике по
комплектующим). Они цепляются за экранную пластину и гарантируют
оптимальный контакт между экраном и пластиной.
Kollmorgen™ рекомендует применение экранных клемм типа Phoenix Contact
SK14 с областью зажима от 6 до 13 мм.
9.7.3.3 Штекер двигателя X2 с подключением экрана
Подключение для электропитания двигателя с помощью ответного штекера с защитой от
растягивающего усилия.
Снимите внешнюю оболочку кабеля на длину ок. 120 мм и
не повредите при этом экранирующую оплетку. Расправьте
экранирующую оплетку (1) над кабелем и зафиксируйте ее
резиновой втулкой (2) или термоусадочной трубкой.
Укоротите все жилы кроме защитного заземления
(зеленый/желтый) примерно на 20 мм, чтобы провод
защитного заземления стал самым длинным. Изолируйте
все жилы и наденьте жильные наконечники.
Закрепите экранирующую оплетку кабеля на экранной
пластине кабельной стяжкой (3) и кабельной стяжкой (4)
кабель на резиновой втулке.
Выполните кабельную разводку штекера согласно схеме
соединений. Вставьте штекер в гнездо на передней стороне
AKD.
Зафиксируете штекер винтами. Это обеспечит
электропроводящий контакт большой площади между
экранирующей оплеткой и корпусом.
