Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.14.6 Цифровые входы (X7/X8)
Сервоусилитель имеет 8 цифровых входов (=> стр.124). Они могут использоваться для активизации
предварительно запрограммированных функций, сохраненных в усилителе. Список предварительно
запрограммированных функций имеется в WorkBench. Цифровой вход 8 является непрограммируемым,
он постоянно настроен на функцию ENABLE (активизация/деблокировка привода).
После программирования функции входа, она должна быть сохранена в усилителе.
В зависимости от выбранной функции входы активны по уровню HIGH
или LOW.
Входы могут использоваться сподключением к +24 В (тип "Source") или к GND (тип "Sink"). См.
следующие схемы.

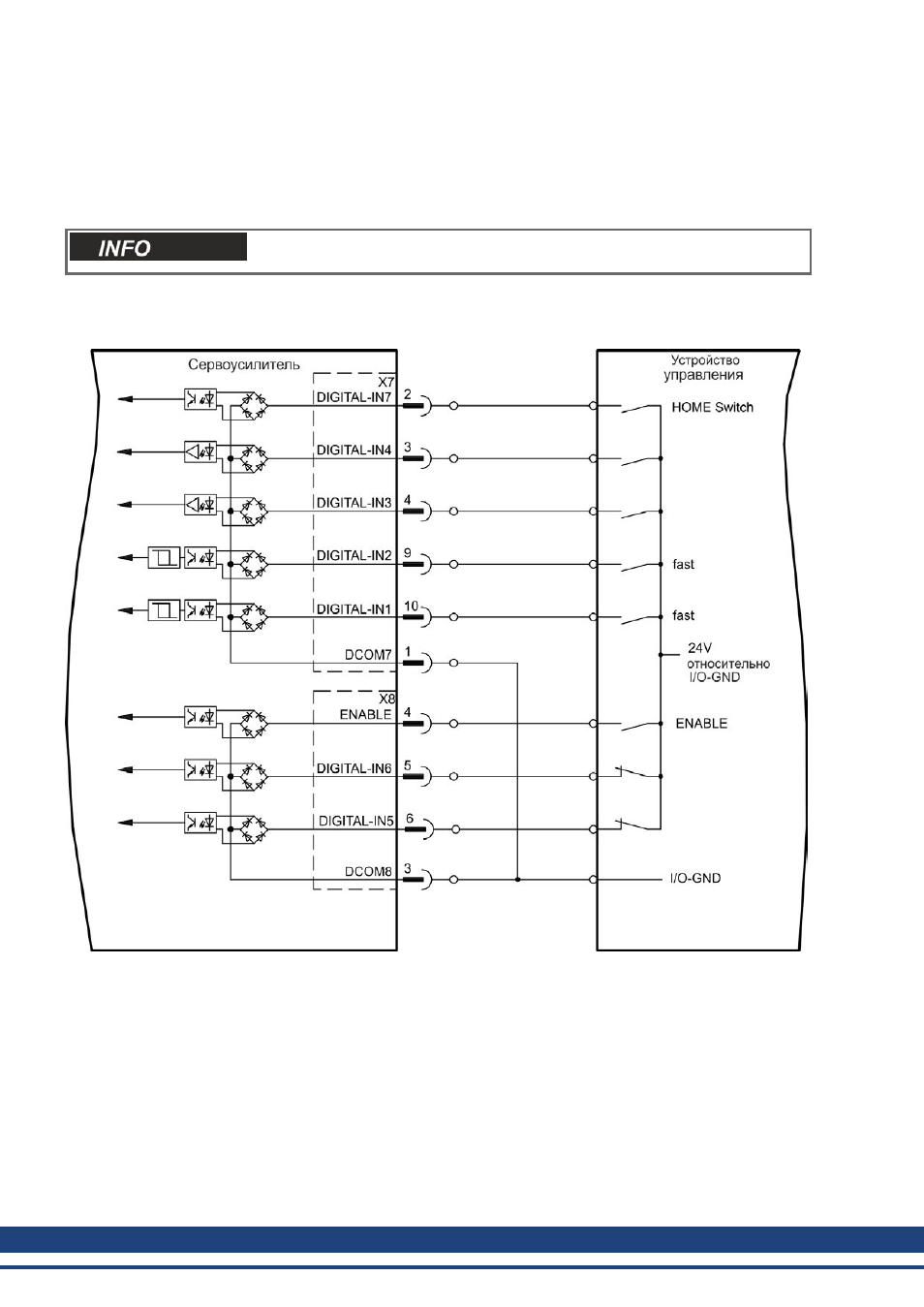

Схема соединений (тип подключения "Source", пример)
