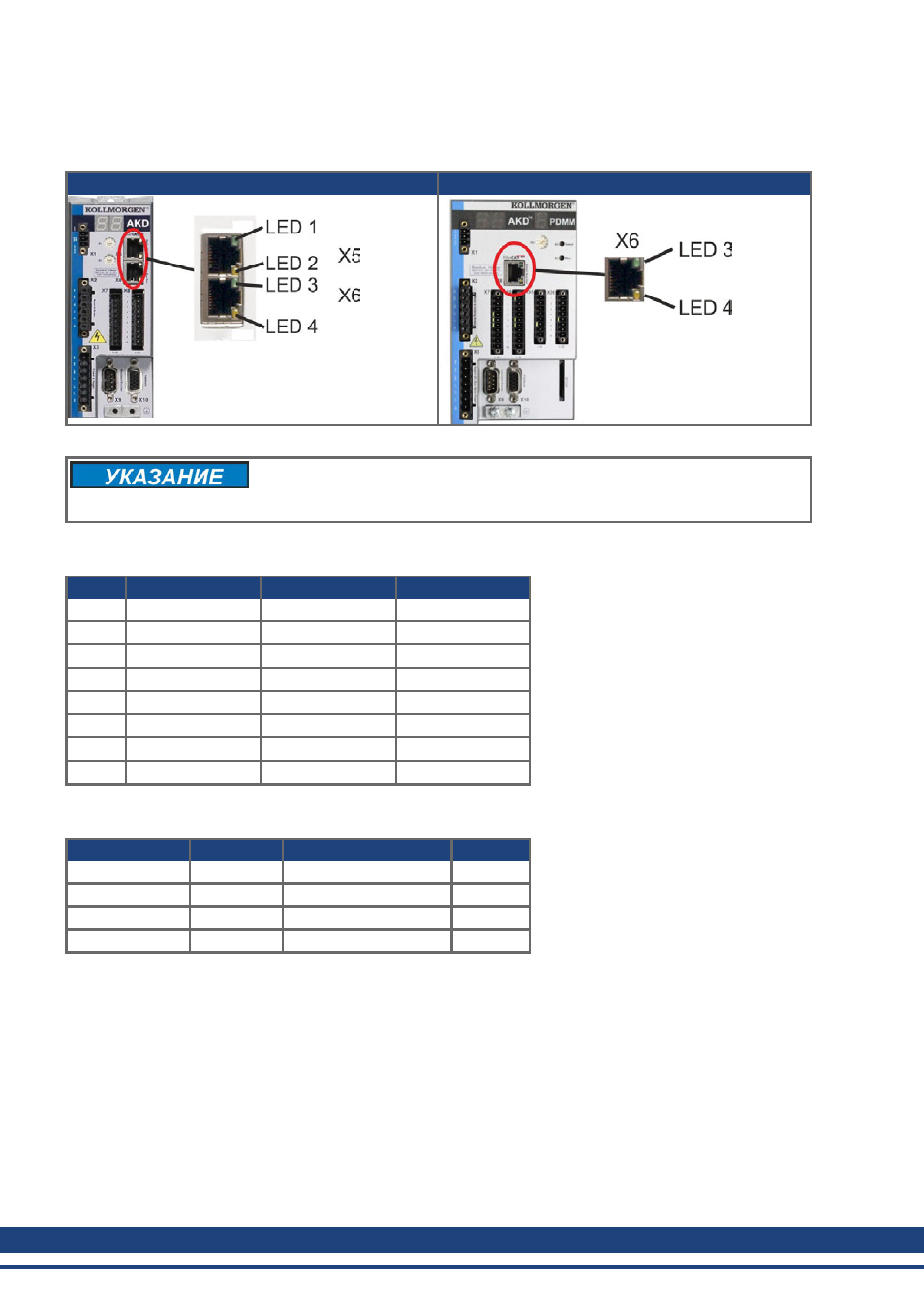

9.21 Интерфейс Motion Bus (X5/X6/X11)
Интерфейс Motion Bus имеет два штекера RJ-45 и, в зависимости от применяемой версии усилителя,
может использоваться для связи с различными устройствами полевой шины.
AKD X5/X6
AKD PDMM X6
Не подключайте Ethernet-кабель для ПК с программой установки к
интерфейсу Motion Bus X5/X6. Конфигурационный Ethernet-кабель
необходимо подключать к штекеру X11 / X32.
9.21.1 Назначение контактов X5, X6, X11
Контакт
Сигнал X5
Сигнал X6
Сигнал X11
1
Передача +
Прием +
Передача +
2
Передача -
Прием -
Передача -
3
Прием +
Передача +
Прием +
4
не занят
не занят
не занят
5
не занят
не занят
не занят
6
Прием -
Передача -
Прием -
7
не занят
не занят
не занят
8
не занят
не занят
не занят
9.21.2 Протоколы шины X5, X6, X11
Протокол
Тип
Опции подключения
Штекеры
EtherCAT
Motion-Bus
EC или CC
X5, X6
SynqNet
Motion-Bus
SQ
X5, X6
PROFINET RT
Motion-Bus
PN
X11
Ethernet/IP
Motion-Bus
EI
X11
