Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.13.3 Импульс/направление
Сервоусилитель можно подключить к импульсной системе управления. С помощью программы
установки WorkBench задайте параметры для усилителя. Количество шагов регулируется, что позволяет
привести сервоусилитель в соответствие с импульсными сигналами и сигналами направления любого
устройства управления шаговым двигателем.

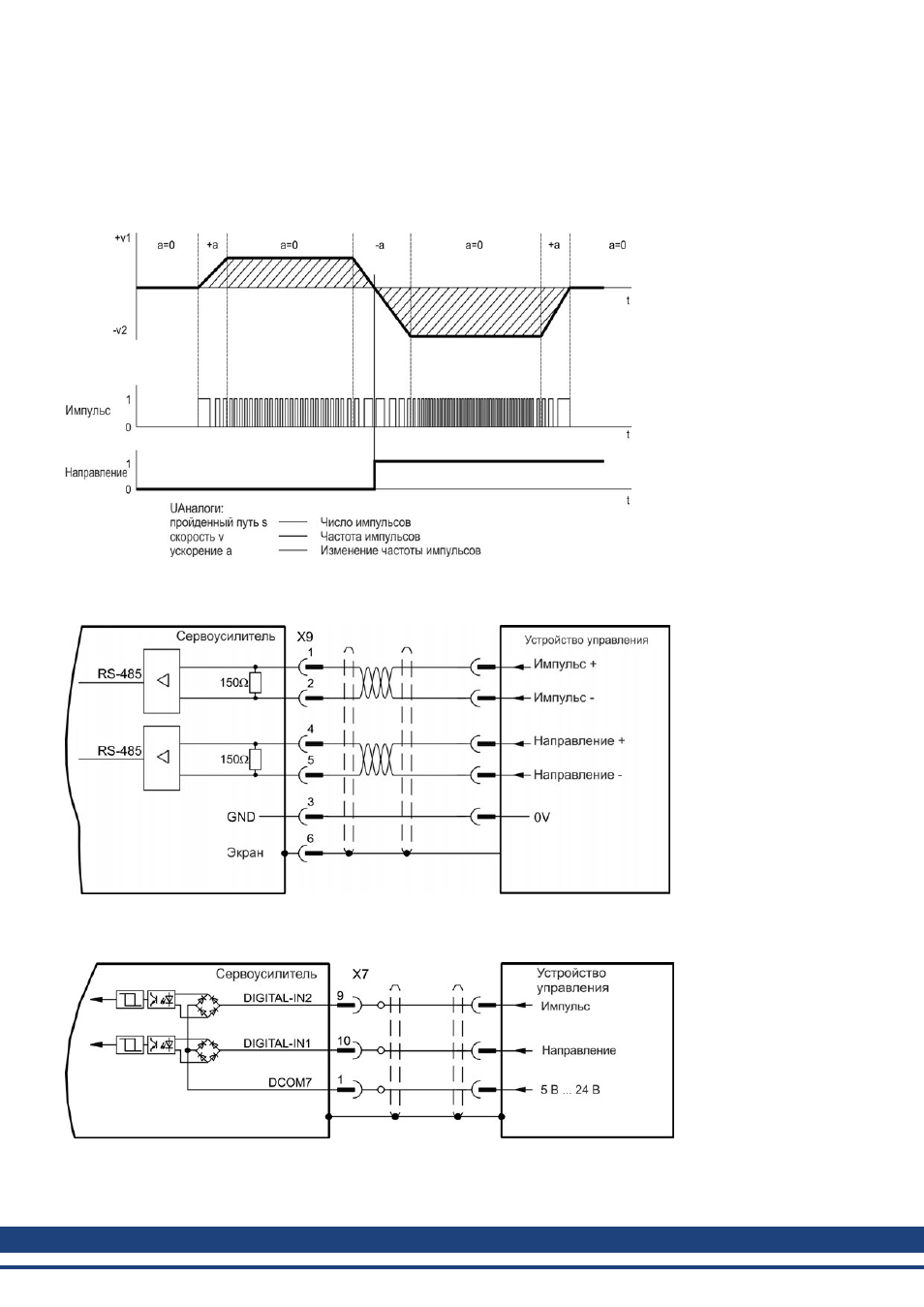

Скоростной профиль и сигнальная диаграмма
9.13.3.1 Импульс/направление, вход 5 В (X9)
Подключение к импульсной системе управления с уровнем сигнала 5 В.
9.13.3.2 Импульс/направление, вход 5-24 В (X7)
Вход для импульсного управления. Входы на X7 работают с напряжениями 5-24 В.
