Руководство по эксплуатации для AKD | 9 Электрический монтаж

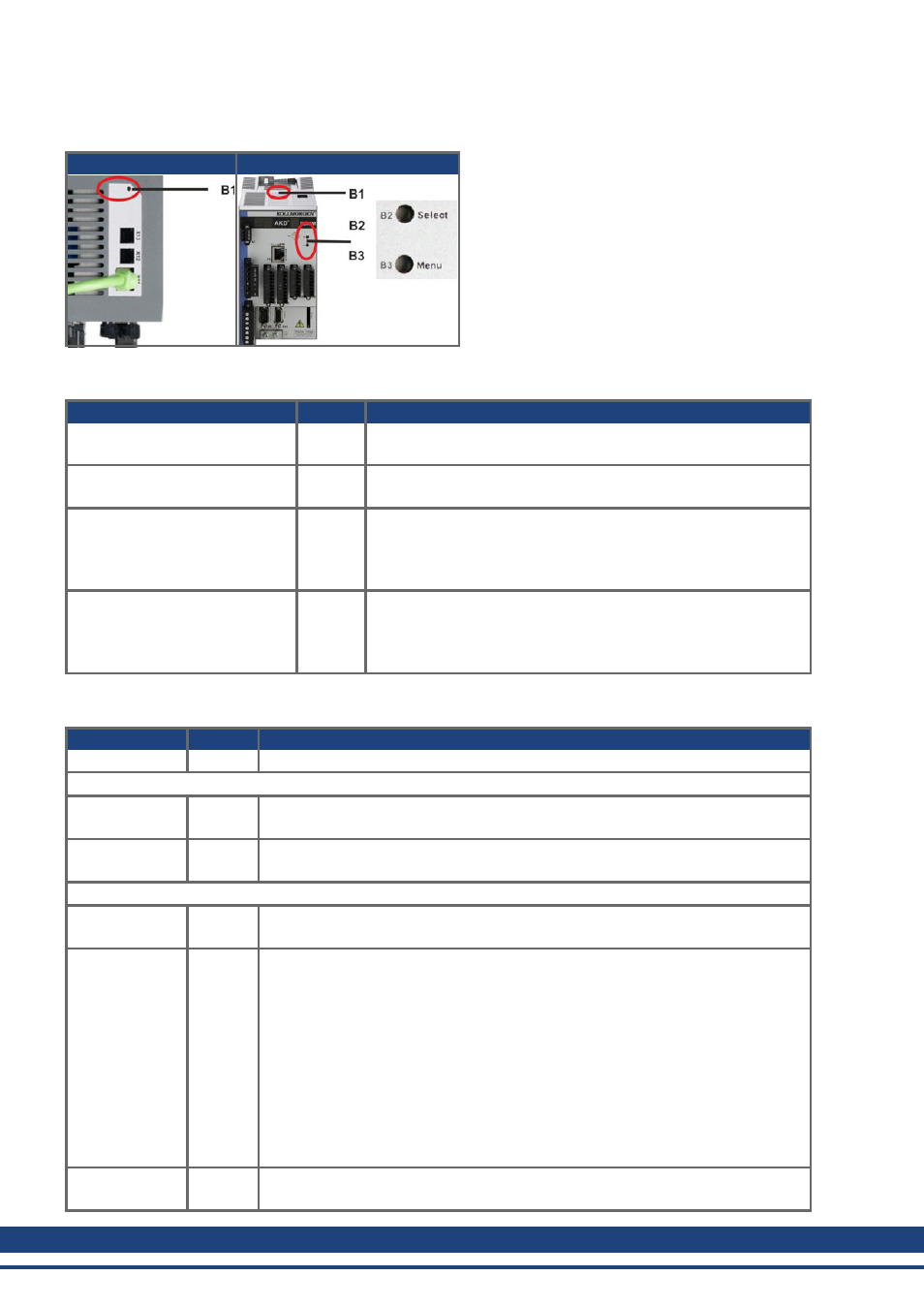

9.17 Клавиши (B1, B2, B3)
Клавиши применяются для запуска стандартных функций.
AKD B1
AKD PDMM B1, B2, B3
9.17.1 Клавиша B1 на AKD-B, -P, -T
Функция
Клавиша Примечание
Индикация IP-адреса
B1
При коротком нажатии IP-адрес отображается на
двухразрядном дисплее.
Переключение типа устройства
в вариантах AKD-CC
B1
Нажать и удерживать 3 секунды для переключения с CAN на
EtherCAT или обратно.
Загрузка с SD-карты
B1
Только для сервоусилителей с доп. картой ввода-вывода.
Установите поворотный переключатель S1 на 2, а S2 на 0.
Нажмите и удерживайте B1 в течение 5 с, чтобы загрузить
данные с SD-карты в сервоусилитель.
Сохранение на SD-карту
B1
Только для сервоусилителей с доп. картой ввода-вывода.
Установите поворотный переключатель S1 на 2, а S2 на 1.
Нажмите и удерживайте B1 в течение 5 с, чтобы сохранения
данные с SD-карты в сервоусилитель.
9.17.2 Клавиши B1, B2, B3 на AKD-M
Функция
Клавиша Примечания
-
B1
Не используется
Функции пуска (нажать и удерживать клавишу, в период разгона усилителя)
Режим
восстановления
B2
Нажать и удерживать клавишу для пуска усилителя в режиме
восстановления.
Меню
B3
Нажать и удерживать клавишу для блокировки автозапуска приложения и
для запуска отображения меню. Выполнение пункта меню см. ниже.
Рабочие функции (нажать клавишу в нормальном режиме работы)
Меню
B3
Нажать для запуска отображения пунктов меню. Пункты меню
отображаются в течение 10 секунд и выбираются нажатием клавиши B2.
Выполнить
пункт меню
B2
Нажать во время отображения нужного пункта меню.
Приложение выполняется, имеющиеся пункты меню:
- 'IP'-адрес
- 'Остановка' приложения (подтвердить)
Приложение не выполняется, имеющиеся пункты меню:
- 'IP'-адрес
- 'Запуск' приложения (подтвердить)
- 'Сброс' на заводские настройки (подтвердить)
- 'Резервное копирование' на SD-карту (подтвердить) (=> стр.145)
- 'Восстановление' SD-карты (подтвердить) (=> стр.145)
Подтвердить
B2
Если выбранный пункт меню требует подтверждения, на дисплее в течение
10 с отображается "y". Нажмите B2 для подтверждения.
144
