9.14.11 Цифровые выходы (X35/X36) AKD-M
9.14.11.1 Цифровые выходы 21 и 22
Дополнительно к цифровым выходам на X7 (=> стр.124) исполнение AKD PDMM2 имеет цифровые
выходов на X35 и X36. Выберите желаемую функцию в ПО настройки KAS IDE. В случае
программирования цифрового выхода через него можно выполнить вывод сохраненных в
сервоусилителе запрограммированных функций. Список этих предварительно запрограммированных
функций содержится в ПО настройки. Если выходу присваевается функция, она должна быть сохранена
в наборе параметров усилителя.
Технические характеристики
l
Электропитание 24 В входов/выходов на клеммах X35/8 и X36/8, 20-30 В пост. тока
l
Все цифровые выходы являются изолированными, макс. 100 мА
l
Возможно подключение для активного low- или high-уровня (см. следующие примеры)
l
Период обновления: 250 мкс

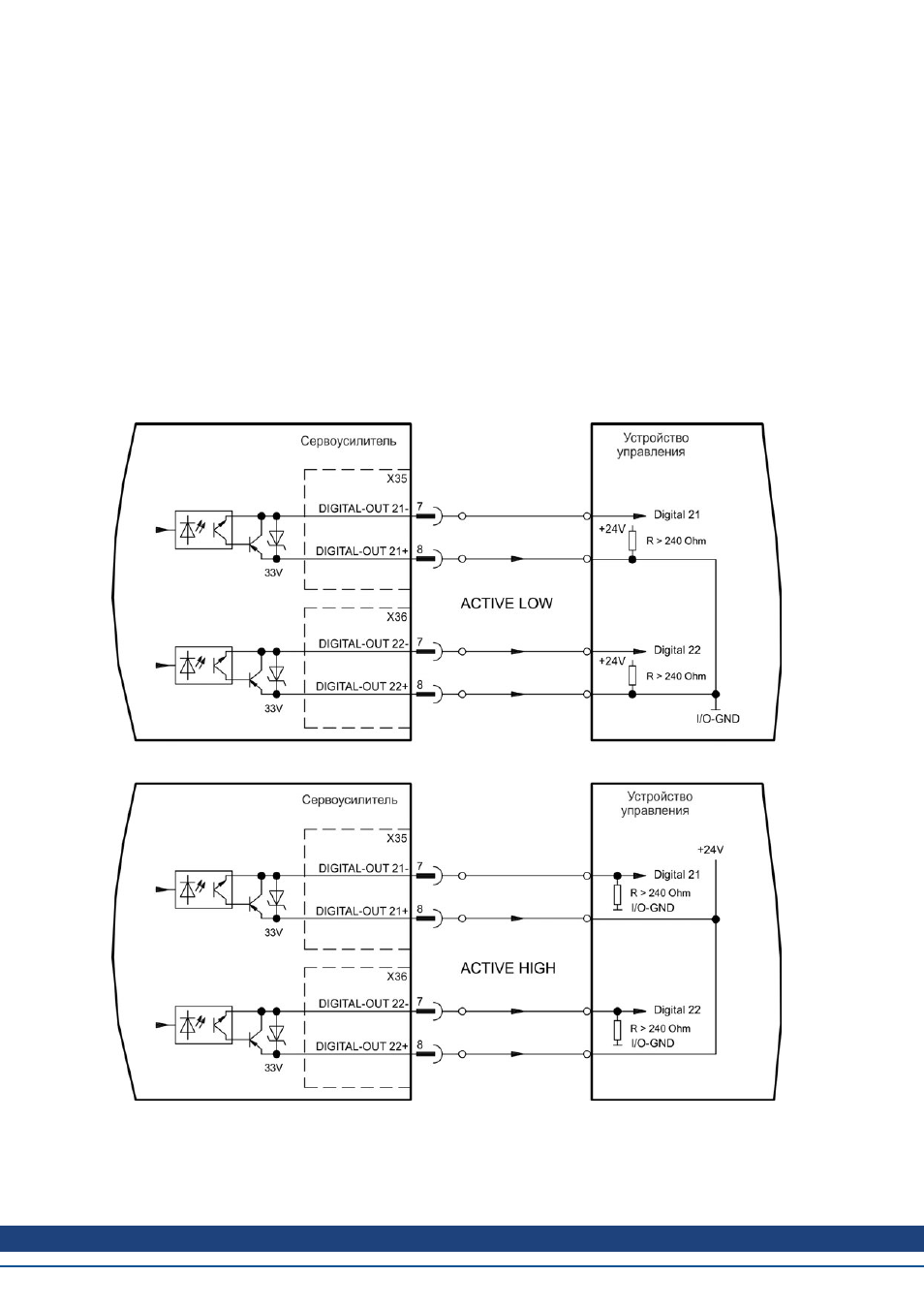

Схема соединений
