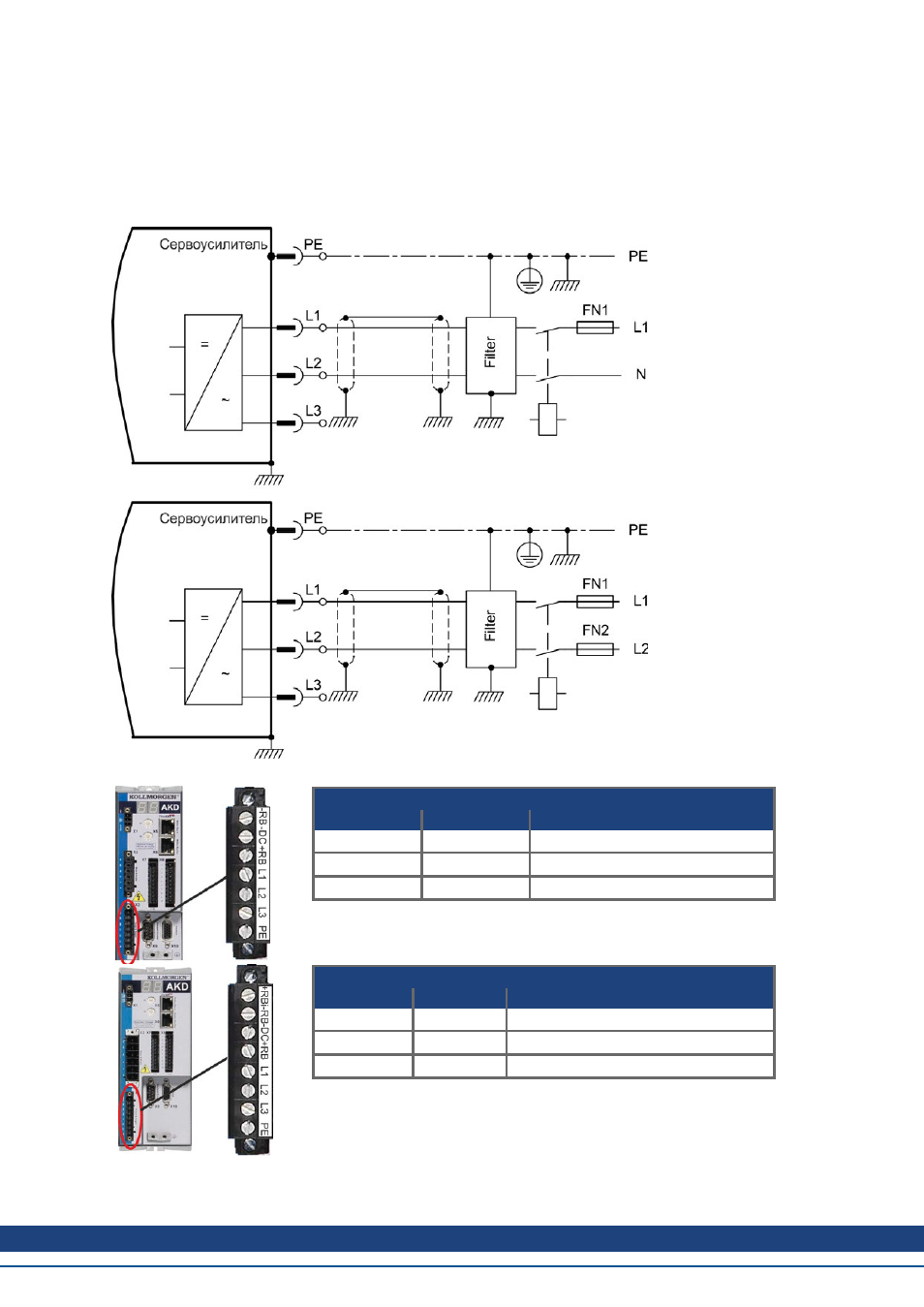

9.8.4.2 Однофазное подключение (только AKD- xzzz06)
l
Прямое подключение к одно- или двухфазной сети электроснабжения (120 B
- 10 %
до 240 В
+10 %
)
l
Сети электроснабжения => стр.93
l
Фазу L3 не использовать
l
Фильтрация обеспечивается пользователем.
l
Предохранители (например, плавкие предохранители) предоставляются пользователем => стр.38
AKD-x00306-AKD-x00606 (X3)
Контакт
Сигнал
Описание
4
L1
Фаза L1
5
L2 (N)
Фаза L2/нейтраль
7
PE
Защитное заземление
AKD-x01206 (X3)
Контакт
Сигнал
Описание
5
L1
Фаза L1
6
L2 (N)
Фаза L2/нейтраль
8
PE
Защитное заземление
Руководство по эксплуатации для AKD | 9 Электрический монтаж
Kollmorgen™ | Ноябрь 2012
97
