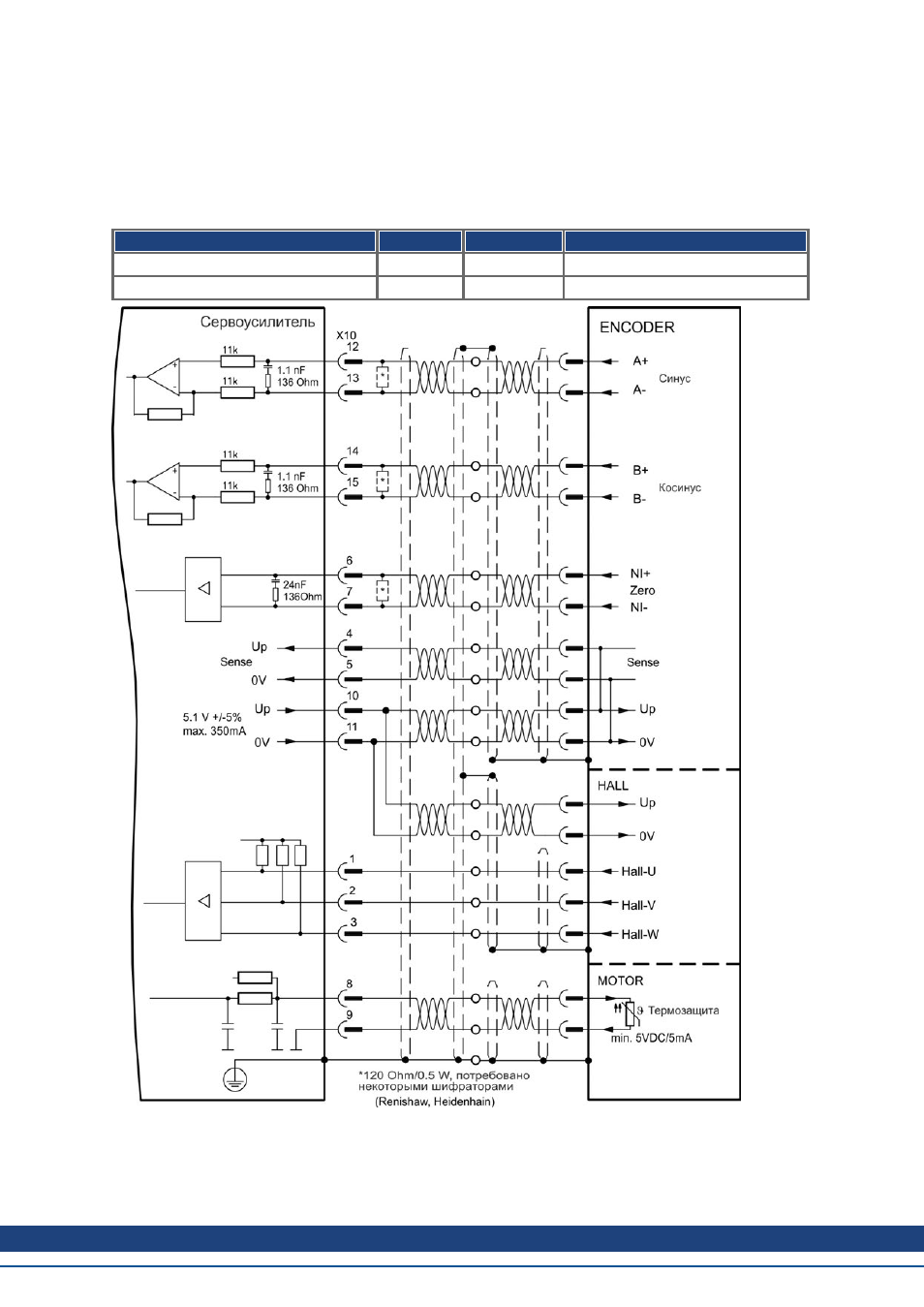

9.12.8 Sin/Cos-датчик с датчиком Холла
Системы обратной связи, не предоставляющие абсолютной информации для коммутации, могут
работать или с Wake & Shake-коммутацией (см. Руководство пользователя AKD) или использоваться в
качестве полной системы обратной связи при комбинировании с дополнительным датчиком Холла. Все
сигналы подключаются к Х10 и там анализируются. При планируемой длине кабеля более 25 м
проконсультируйтесь с работниками сервисной службы.
Тип FBTYPE Up Предельная частота (sin, cos)
Sin/Cos 1 В p-p с датчиком Холла 20 5,1 В +/-5 % 1 МГц
Sin/Cos 1 В p-p (Wake & Shake) 21 5,1 В +/-5 % 1 МГц
