Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.12.4 Датчик абсолютного отсчета с BiSS
9.12.4.1 BiSS (тип A) аналоговый

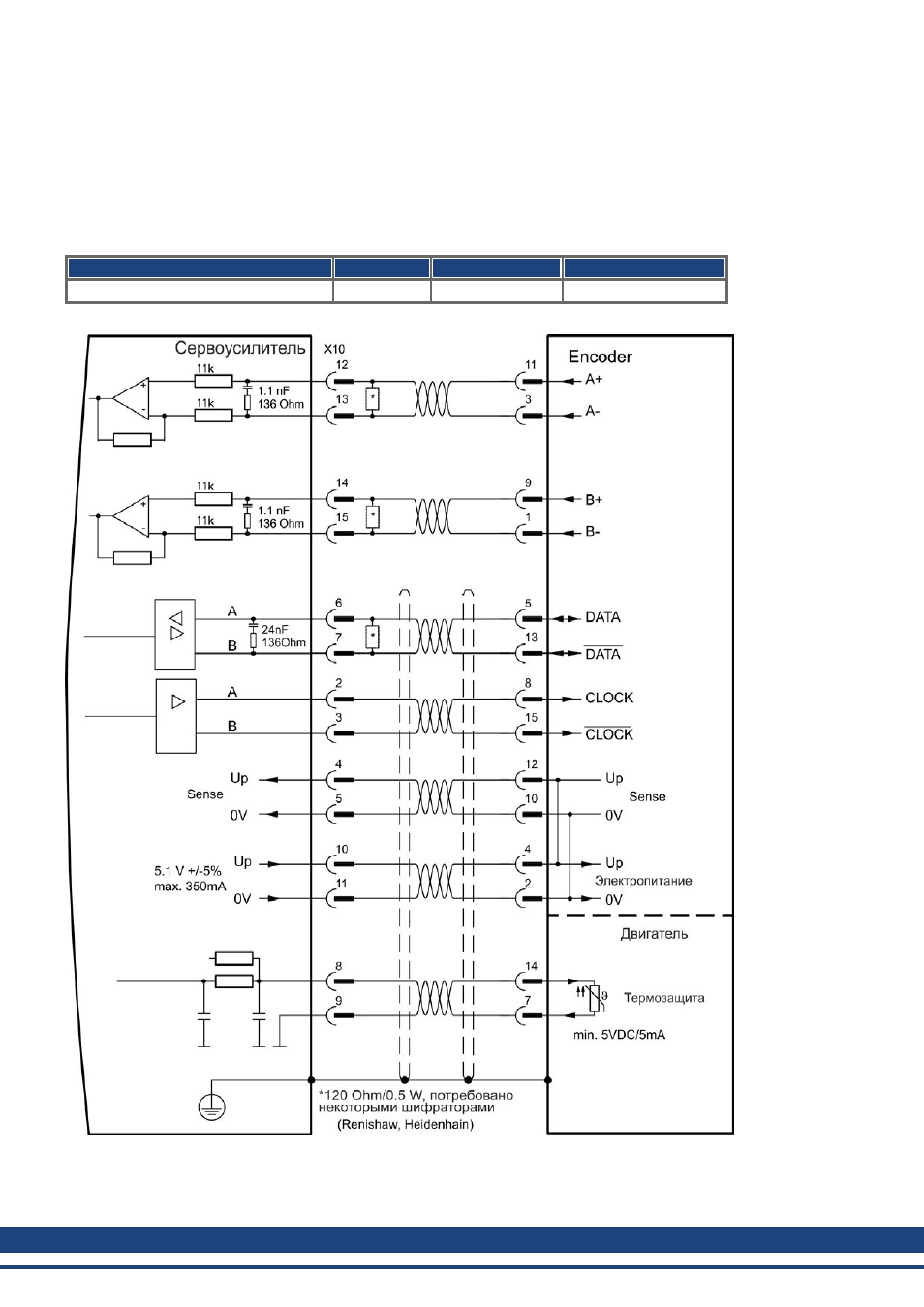

На следующей схеме показана разводка одно- или многооборотного Sin/Cos-датчика абсолютного
отсчета с интерфейсом BiSS A в качестве системы обратной связи. Датчик температуры в двигателе
подключается через кабель датчика и анализируется сервоусилителем.
При планируемой длине кабеля более 50 м обращайтесь в сервисную службу.
Тип
FBTYPE
Up
Предельная частота
BiSS (тип A) аналоговый
32
5,1 В +/-5 %
1 МГц
Расположение выводов на стороне датчика относится к двигателям Kollmorgen™.
108
Kollmorgen™ | Ноябрь 2012
