9.12.6 Датчик абсолютного отсчета с ENDAT 2.2

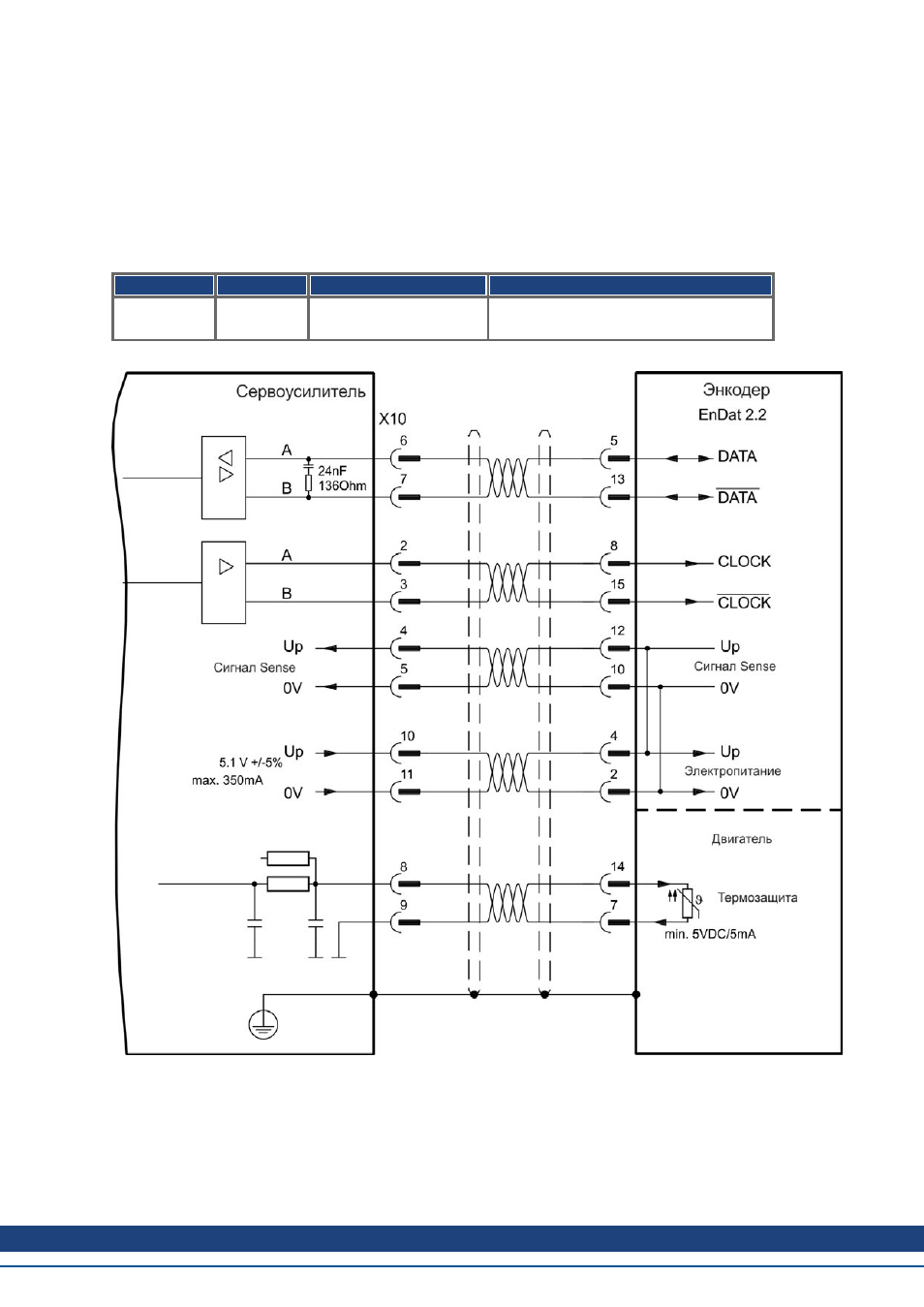

На следующей схеме и таблице показана разводка одно- или многооборотного датчика абсолютного
отсчета с интерфейсом EnDat 2.2 в качестве системы обратной связи. Предпочтительными типами
являются энкодеры ECN1313 и EQN1325.
Датчик температуры в двигателе подключается через кабель датчика абсолютного отсчета и
анализируется в сервоусилителе. Все сигналы подключаются с помощью нашего разделанного кабеля
подключения датчика абсолютного отсчета.
При планируемой длине кабеля более 50 м проконсультируйтесь с работниками сервисной службы.
Тип
FBTYPE
Предельная частота
Описание
ENDAT 2.2
31
1 МГц
Сигнал FEEDBACK (обратная связь)
адаптировать к экрану
Расположение выводов на стороне датчик абсолютного отсчета относится к двигателям Kollmorgen™.
