9.12.10 Tamagawa Smart Abs-датчик

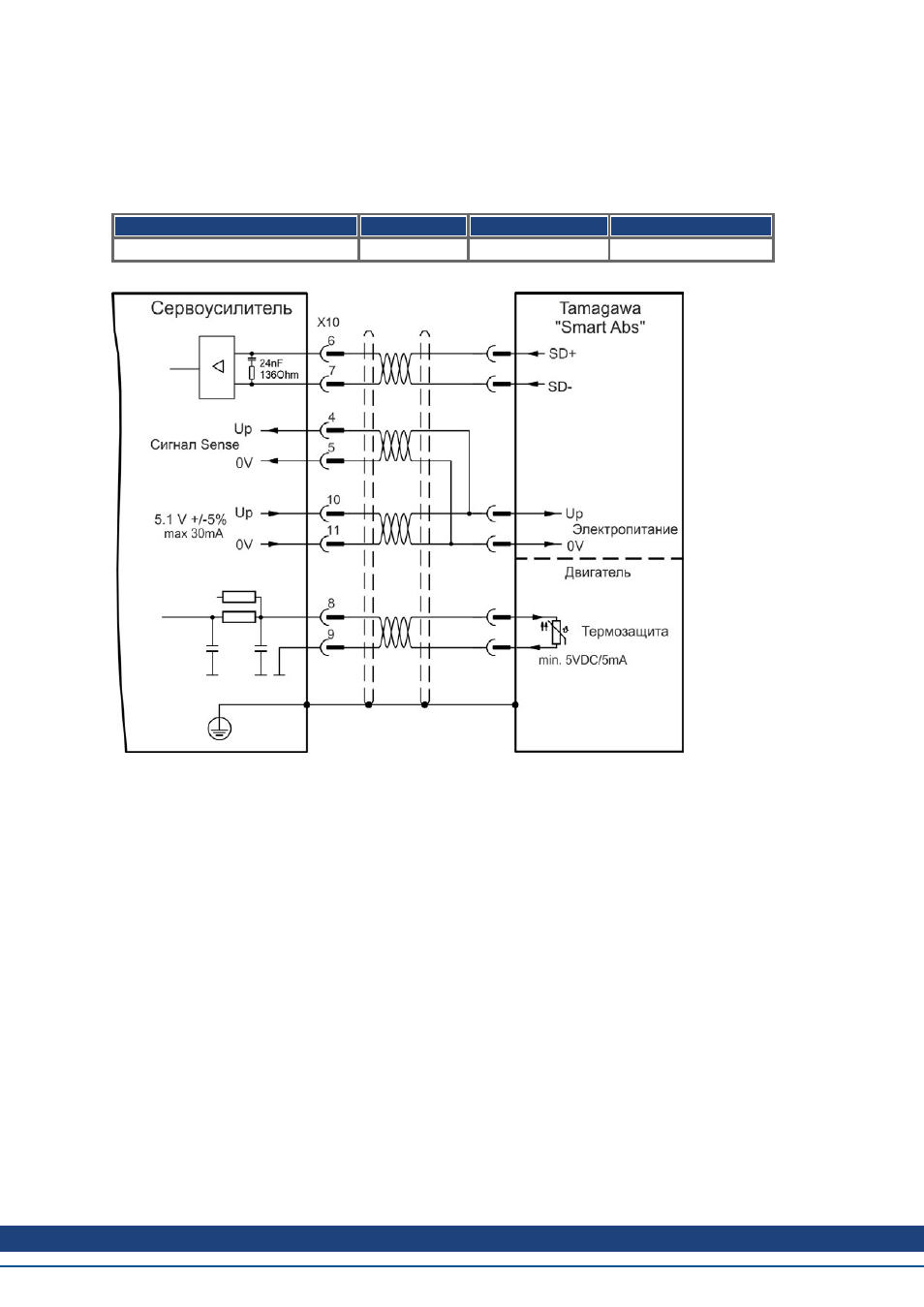

На следующей схеме показана разводка одно- или многооборотного "Smart Abs" датчика (Tamagawa
Seiki Co. Ltd. S48-17/33bit-LPS-5V или аналогичный) в качестве системы обратной связи.
Датчик температуры в двигателе подключается через кабель датчика и анализируется сервоусилителе-
м. При планируемой длине кабеля более 25 м проконсультируйтесь с работниками сервисной службы.
Тип FBTYPE Up Предельная частота
S48-17/33bit-LPS-5V 42 5,1 V +/-5% 2,5 MHz
