9.13.2.3 Датчик с EnDat 2.2 вход 5 В (X9)
К этому входу может быть подключен
однооборотный или многооборотный датчик абсолютного отсчета с интерфейсом EnDat 2.2;
использование в качестве ведущего, второго датчика, редуктора или кулачкового входа. Не используйте
этот вход для подключения первичного датчика!

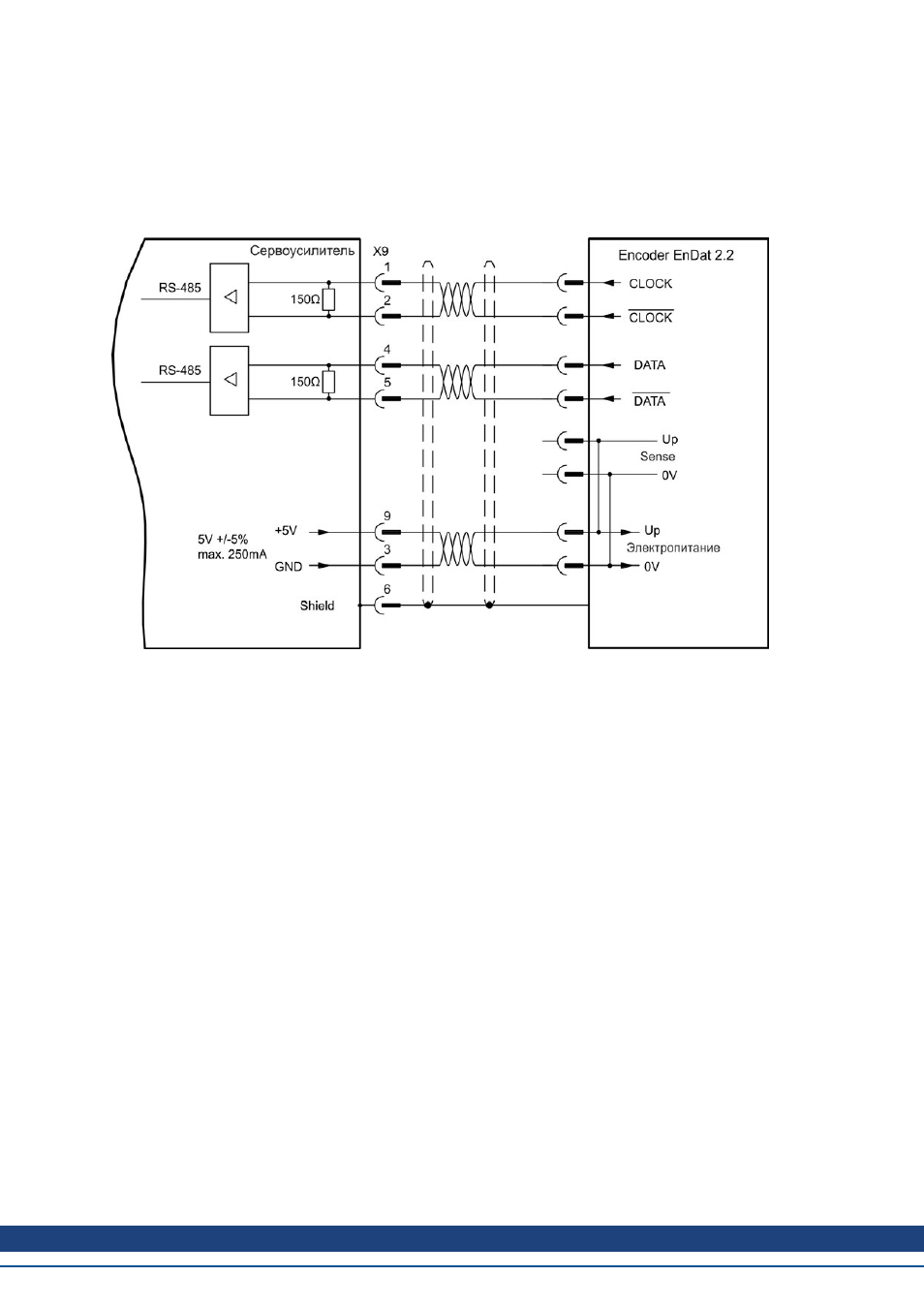

Схема соединений
