9.19 Интерфейс Ethernet (X11, X32)
Параметры рабочего режима, позиционирования и заданий движения могут быть сконфигурированы в
программе настройки на обычном ПК ("Требования к оборудованию" (=> стр. 162)).

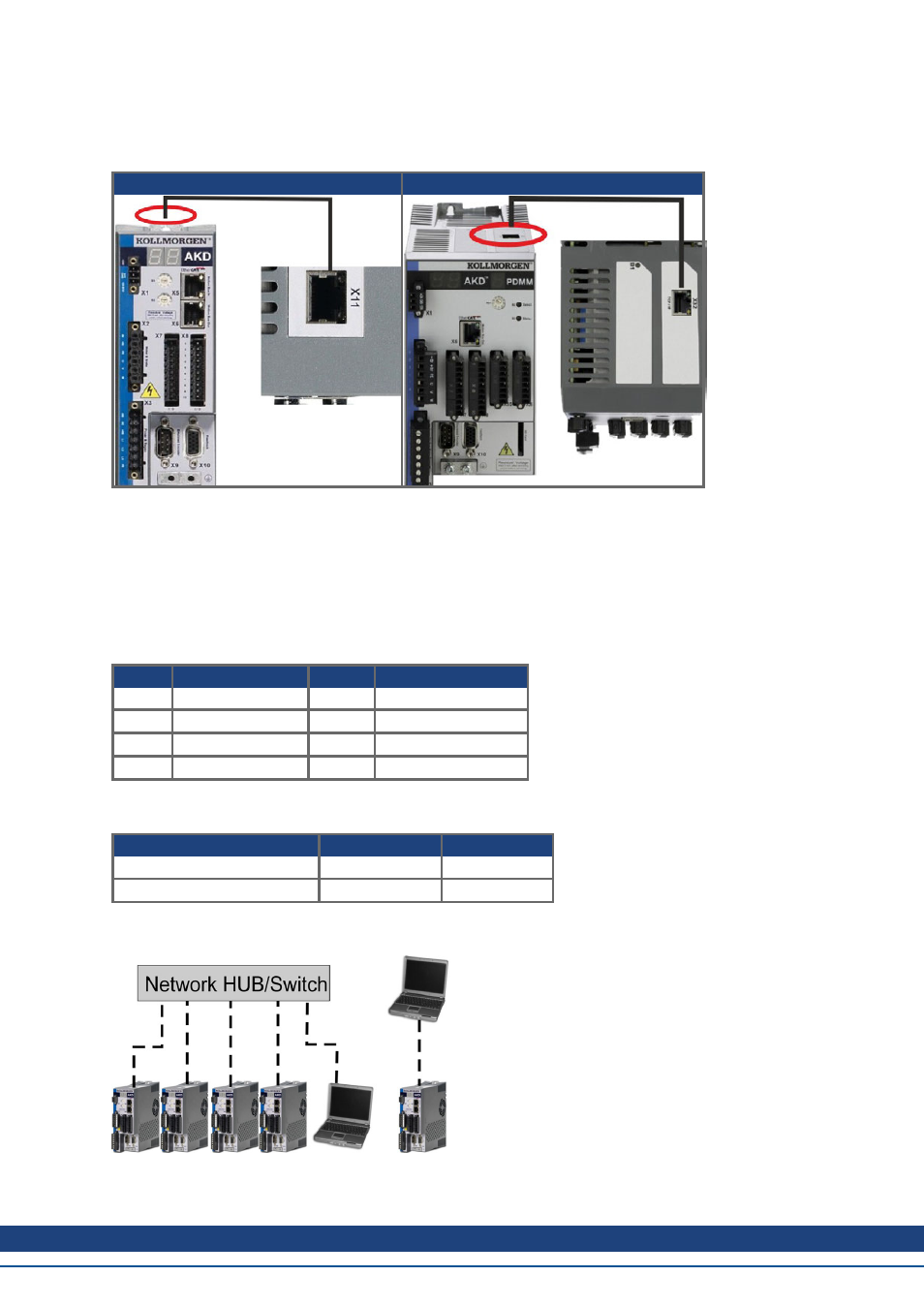

AKD X11
AKD PDMM X32
Подключите сервисный интерфейс (X11, X32) сервоусилителя к Ethernet-интерфейсу ПК, напрямую или
через сетевой хаб/коммутатор, при этом электропитание устройств должно быть выключено.
Используйте стандартный Ethernet-кабель категории 5.
Проверьте, горят ли светодиоды соединения на сервоусилителе AKD (зеленый светодиод на RJ45-
штекере) и на ПК (или сетевом хабе/коммутаторе). Горящие светодиоды указывают на правильное
электрическое соединение.
9.19.1 Назначение контактов x11, X32
Контакт
Сигнал
Контакт
Сигнал
1
Передача +
5
не занят
2
Передача -
6
Прием -
3
Прием +
7
не занят
4
не занят
8
не занят
9.19.2 Шинные протоколы X11, X32
Протокол
Тип
Штекеры
Modbus TCP
Сервисная шина
X11, X32
Ethernet TCP/IP
Сервисная шина
X11, X32
9.19.3 Возможные сетевые конфигурации
