9.14.9 Цифровые выходы с доп. картой ввода-вывода (X23/X24)
9.14.9.1 Цифровые выходы 21—24 и 26—29
Доп. карта "IC" предоставляет 10 дополнительных цифровых выходов (=> стр.124). ). Выберите нужную
функцию в программе установки . Возможен вывод сообщений предварительно запрограммированных
функций, сохраненных в сервоусилителе. Список этих функций имеется в программе установки. После
назначения какой-либо функции набор параметров нужно сохранить в сервоусилителе.
Технические характеристики
l
Питание 24 В для входов/выходов, 20—30 В=, изолированное, макс. 100 мА
l
Возможна разводка для активного low- или high-уровня (см. следующие примеры)
l
Период обновления: 250 мкс

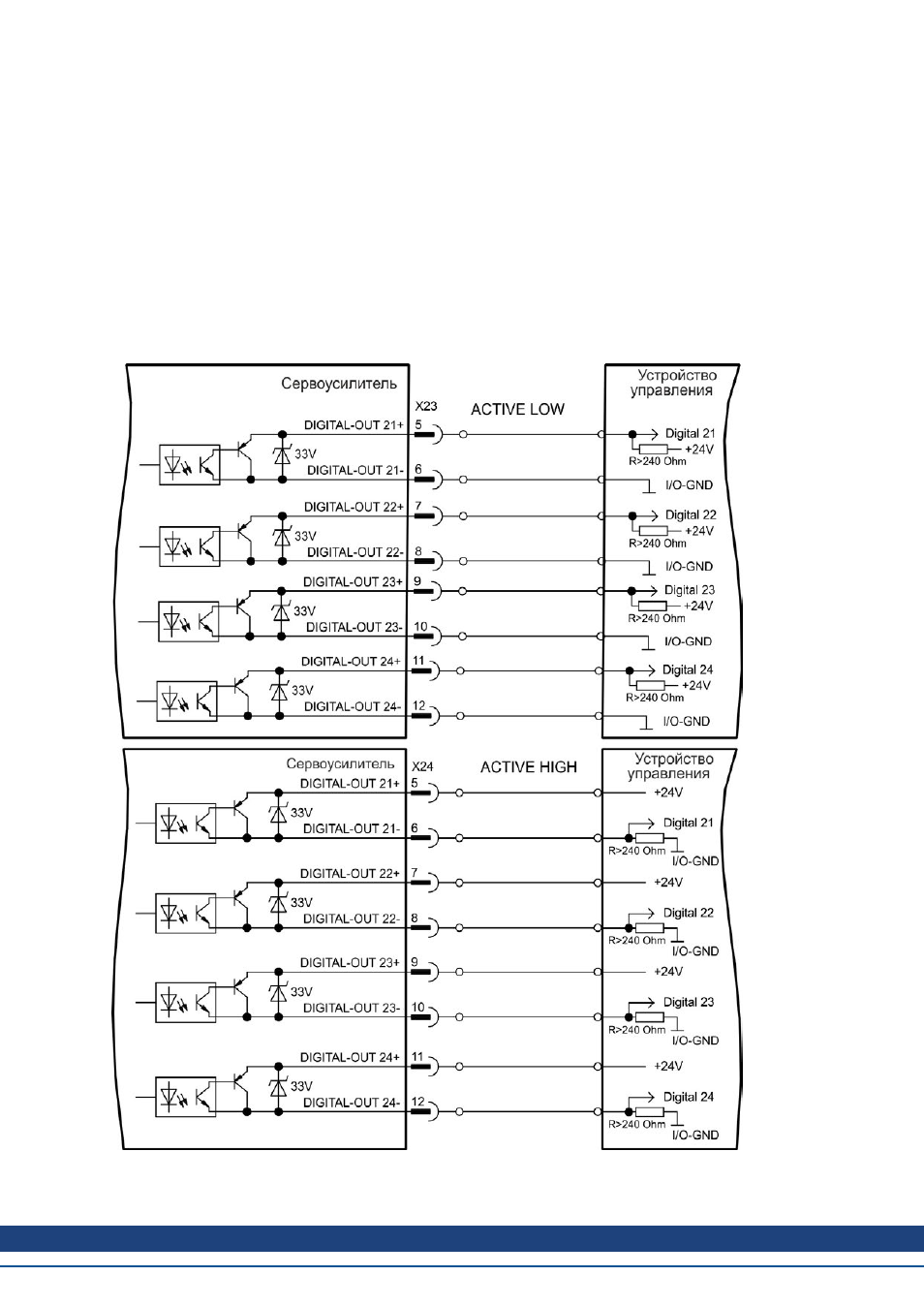

Схема соединений
