5 установка и запуск kas ide – Инструкция по эксплуатации Kollmorgen AKD PDMM Programmable Drive
Страница 172
Руководство по эксплуатации для AKD | 10 Ввод в эксплуатацию
10.3.7.5 Установка и запуск KAS IDE
KAS IDE находится на DVD, который входит в комплект поставки AKD PDMM, а также в online-версии
наwww.kollmorgen.com. Вставьте DVD и подождите, пока не начнется автоматическая установка. По
окончании установки щелкните по символу KAS IDE для запуска программы.

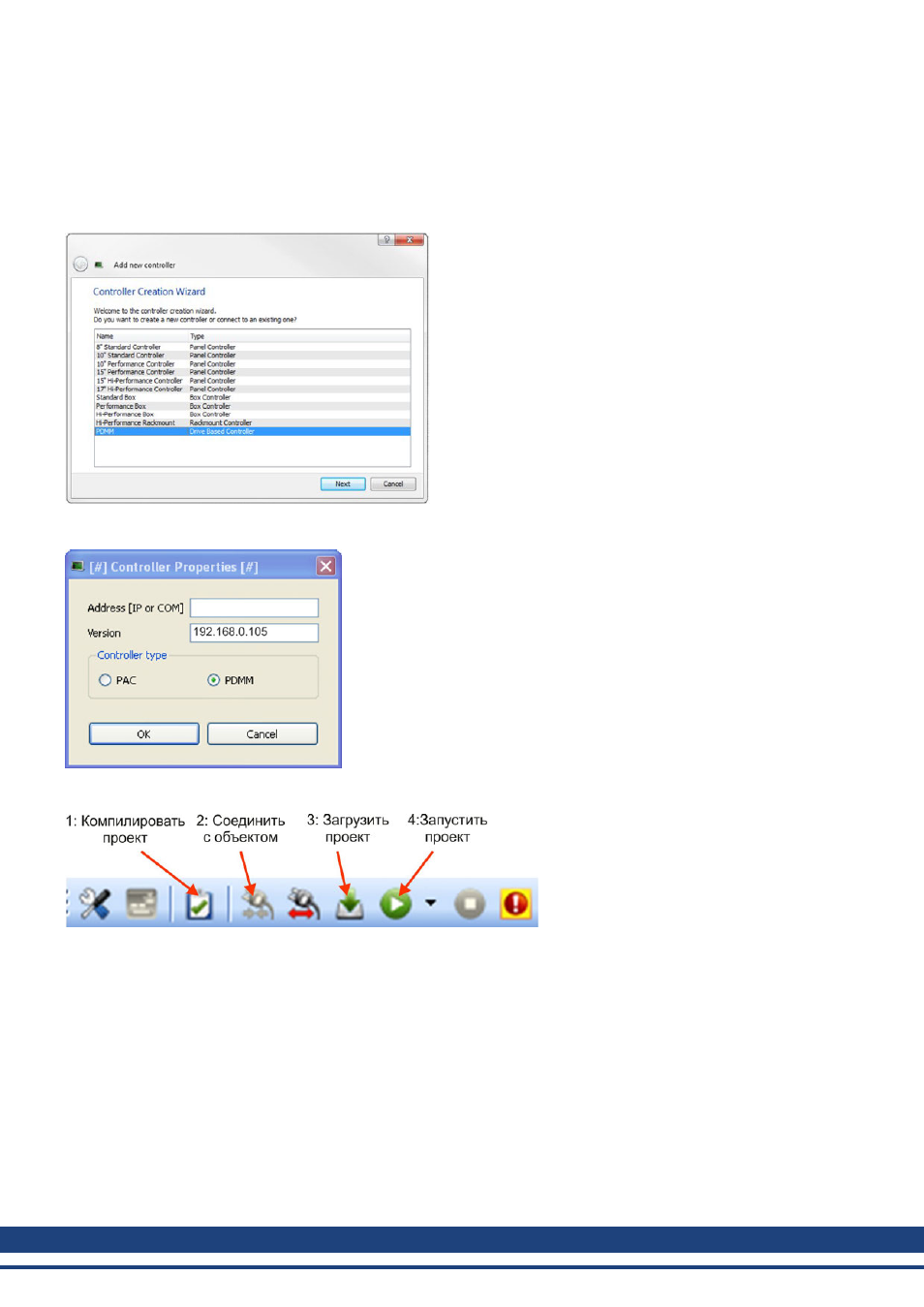

Запустите новый проект (File > New). Откроется окно Add a New Controller. Выберите Вашу модель
AKD PDMM из списка. Контроллер отобразится в окне проекта.
Для отнесения проекта к IP-адресу AKD PDMM щелкните правой кнопкой мыши в разделе Опции
контроллера в окне проекта. Выберите Properties, появится следующее окно:
Введите IP-адрес AKD PDMM, установите Controller Type на PDMM и щелкните по кнопке OK. Для
установления соединения с AKD PDMM воспользуйтесь следующими управляющими командами:
Дважды щелкните по EtherCAT в окне проекта для открытия окна EtherCAT. Одним щелчком по SCAN
Devices запускаются автоматическая идентификация и считывание Вашего AKD PDMM. При
обнаружении нескольких AKD PDMMопределенный AKD PDMM можно идентифицировать одним из
следующих способов:
1. MAC-адрес устройства. Адрес Вы найдете на наклейке на боковой панели устройства.
2. Имя устройства. Имя устройства задается при помощи программы KAS IDE. Изготовителем задается
имя устройств “No_Name.”
3. Дисплей мигает. Выберите устройство и щелкните по Blink. Индикация AKD PDMM мигает примерно
20 секунд.
172
Kollmorgen™ | Ноябрь 2012
