9.12.4.2 BiSS (тип C) цифровой

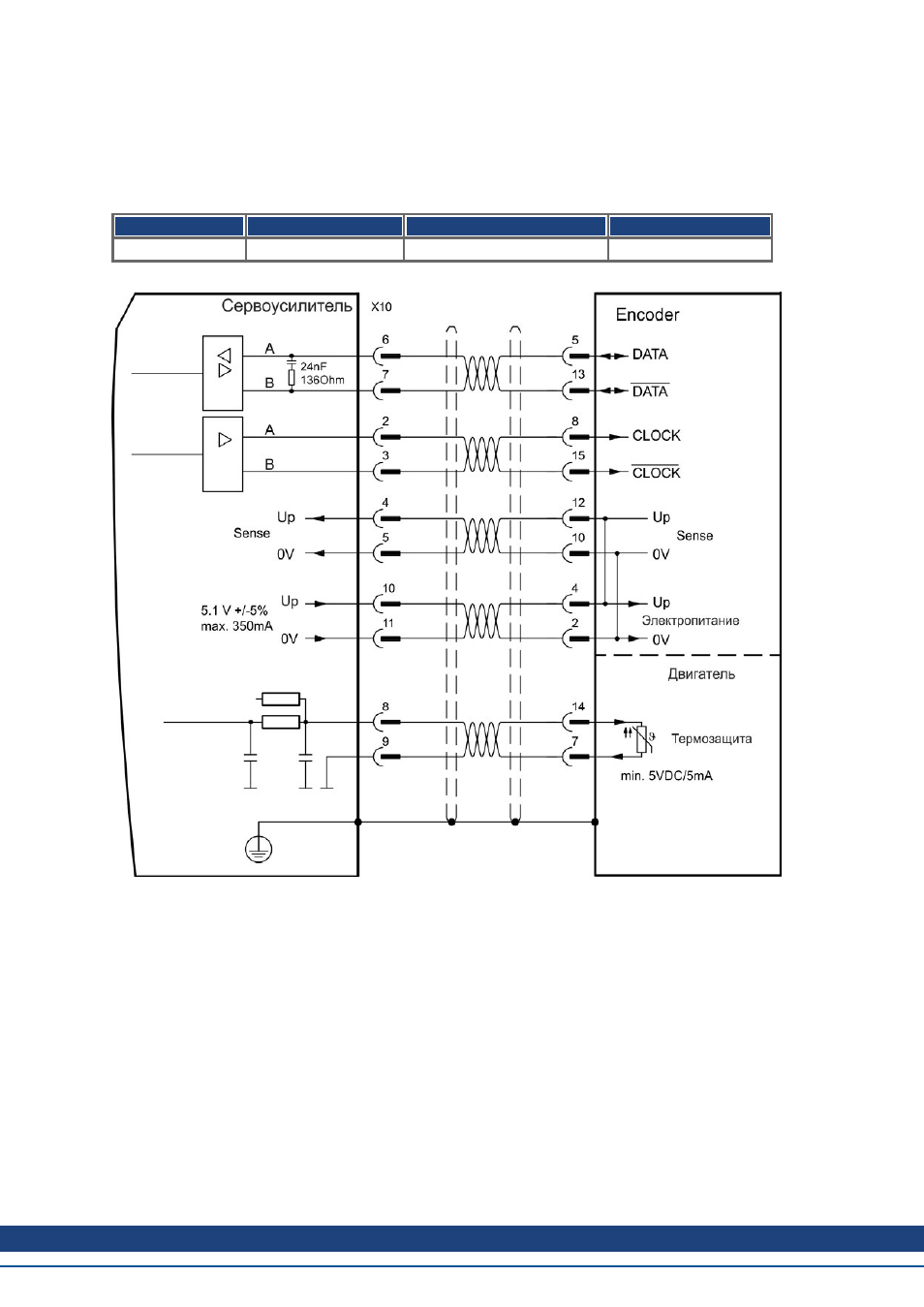

На следующей схеме показана разводка одно- или многооборотного Sin/Cos-датчика абсолютного
отсчета с интерфейсом BiSS C (Renishaw "Resolute RA26B") в качестве системы обратной связи. Датчик
температуры в двигателе подключается через кабель датчика и анализируется сервоусилителем.
При планируемой длине кабеля более 25 м обращайтесь в сервисную службу.
Тип FBTYPE Up Предельная частота
BiSS C 34 5,1 V +/-5% 2,5 MHz
Расположение выводов на стороне датчика относится к двигателям Kollmorgen™ motors.
