9.14.5 Аналоговый выход (X8, X23)
Аналоговые выходы используются для выдачи преобразованных аналоговых значений, полученных
сервоусилителем в цифровом виде. Список предварительно запрограммированных функций имеется в
программе установки. На стандартном устройстве есть один аналоговый выход (на X8), на устройствах с
установленной доп. картой ввода-вывода имеется второй выход (на X23).
Технические характеристики
l
Диапазон выходных напряжений относительно AGND: ± 10 В
l
Разрешение: 16 бит с полной обработкой
l
Нерегулируемое смещение: < 50 мВ
l
Дрейф смещения: 250 мкВ/°C
l
Неравномерность усиления или ослабления: +/- 3 %
l
Нелинейность: < 0,1 % макс. значения или 10 мВ
l
Выходное сопротивление: 110 Ом
l
Спецификация отвечает требованиям стандарта EN 61131-2, таблица 11.
l
Полоса частот -3 дБ: >8 кГц
l
Максимальный выходной ток: 20 мА
l
Емкостная нагрузка: без ограничений, однако скорость реакции ограничена выходным током и
сопротивлением (Iout и Rout)
l
Устойчивость к короткому замыканию на AGND

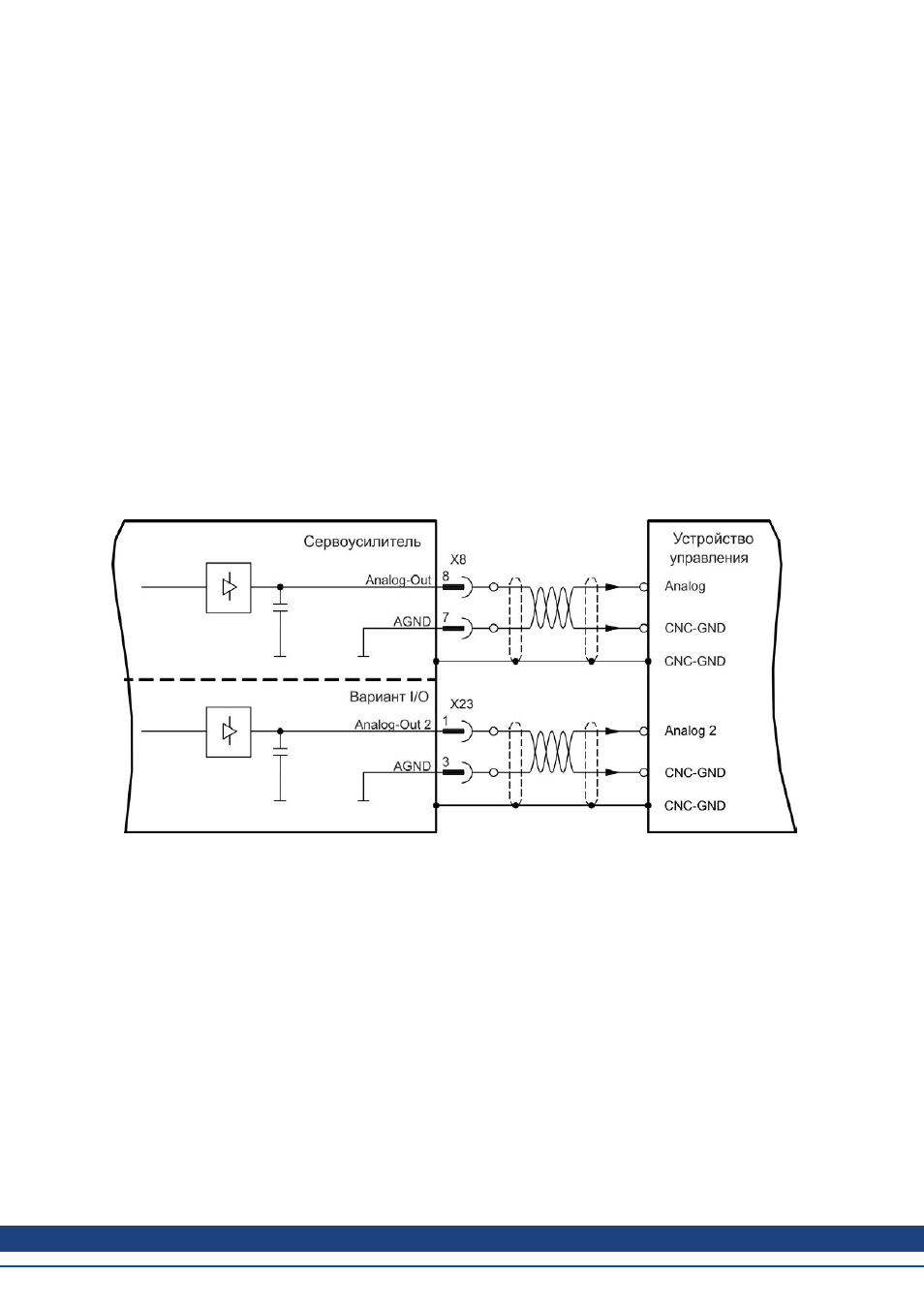

Схема соединений для аналогового выхода
