Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.12.7 Sin/Cos-датчик с Hiperface

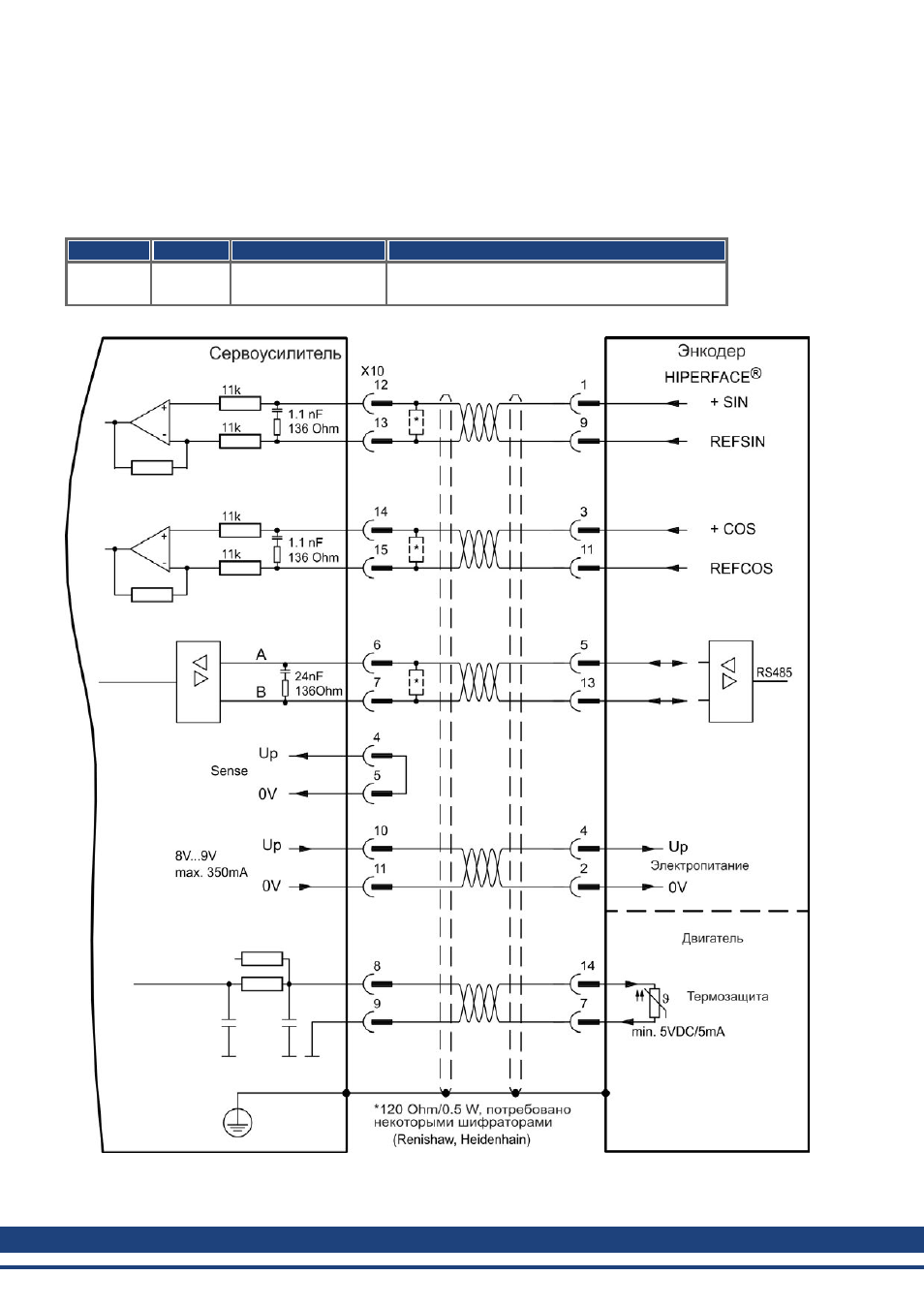

На следующей схеме показана разводка одно- или многооборотного Sin/Cos-датчика с интерфейсом
Hiperface в качестве системы обратной связи.
Датчик температуры в двигателе подключается через кабель датчика и анализируется сервоусилителе-
м.
При планируемой длине кабеля более 50 м проконсультируйтесь с работниками сервисной службы.
Тип
FBTYPE
Предельная частота
Описание
Hiperface
33
1 МГц
При замкнутых между собой контактах 4 и 5 Up
составляет 8-9 В
Расположение выводов на стороне датчика абсолютного отсчета относится к двигателямKollmorgen™.
