Руководство по эксплуатации для AKD | 9 Электрический монтаж

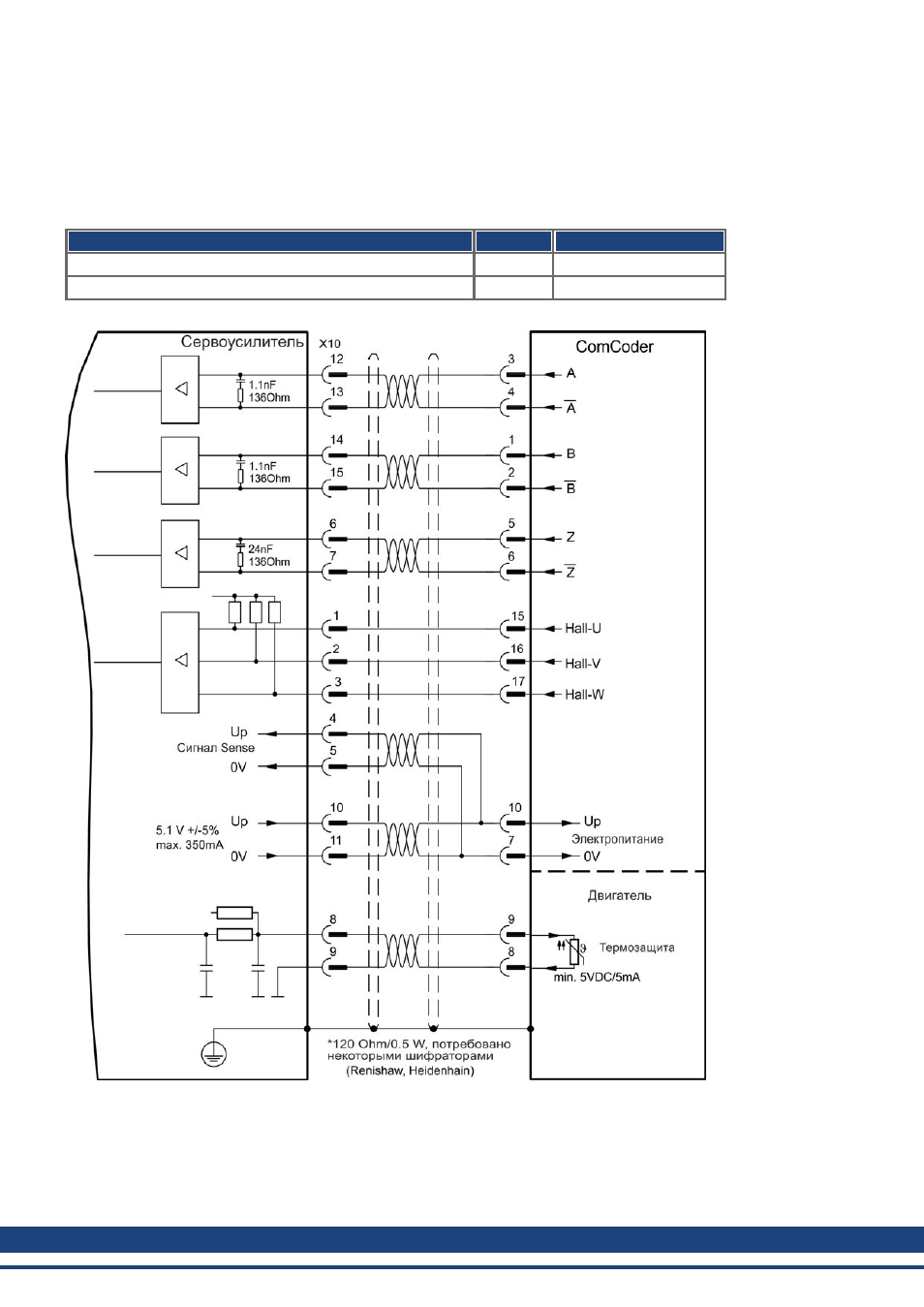

9.12.9 Инкрементальный датчик
Системы обратной связи, не предоставляющие абсолютной информации для коммутации, могут
работать или с Wake & Shake-коммутацией (см. Руководство пользователя AKD) или использоваться в
качестве полной системы обратной связи при комбинировании с дополнительным датчиком Холла. Все
сигналы подключаются с помощью нашего разделанного кабеля Comcoder. При планируемой длине
кабеля более 25 м проконсультируйтесь с работниками сервисной службы.
Тип
FBTYPE
Предельная частота
Инкрементальный датчик с датчиком Холла (Comcoder)
10
2,5 МГц
Инкрементальный датчик (Wake & Shake)
11
2,5 МГц
Расположение выводов на стороне датчика относится к двигателям Kollmorgen™.
114
Kollmorgen™ | Ноябрь 2012
