9.14.8 Цифровые входы с доп. картой ввода-вывода (X21, X22)
Доп. карта "IC" предоставляет 12 дополнительных цифровых входов (=> стр.124). Они могут
использоваться для инициации предварительно запрограммированных функций, сохраненных в
сервоусилителе. Список этих функций имеется в программе установки. После программирования какого-
либо входа его настройку нужно сохранить в сервоусилителе.
В зависимости от выбранной функции входы активны по уровню HIGH
или LOW.
Входы могут использоваться сподключением к +24 В (тип "Source") или к GND (тип "Sink").
Технические характеристики
l
Изолированный, Возможно подключение типа Sink или Source
l
High: 3,5-30 В/2 до 15 мА, Low: от —2 до +2 В/<15 мА, Период обновления: программно 250 мкс

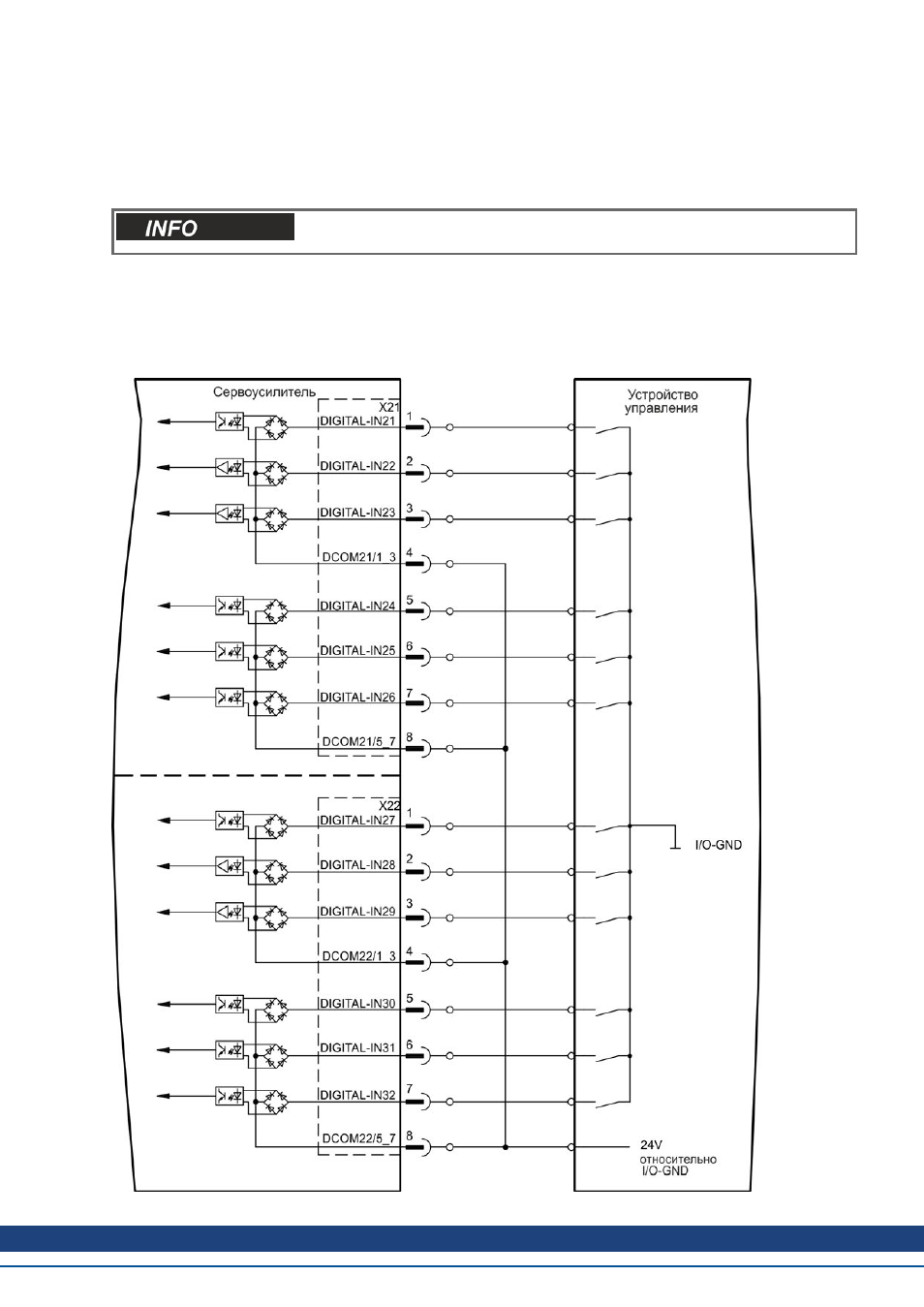

Схема соединений (тип подключения "Source", пример)
