9.13.2 Энкодер в качестве второго датчика
9.13.2.1 Инкрементальный датчик, вход 5 В (X9)
К этому входу может быть подключен 5 В A quad B-датчик или выход эмулятора датчика другого
усилителя и использоваться как Master-датчик, второе устройство обратной связи, электронный
редуктор или вход для кулачковой функции. Не используйте этот вход для подключения первичного
устройства обратной связи!

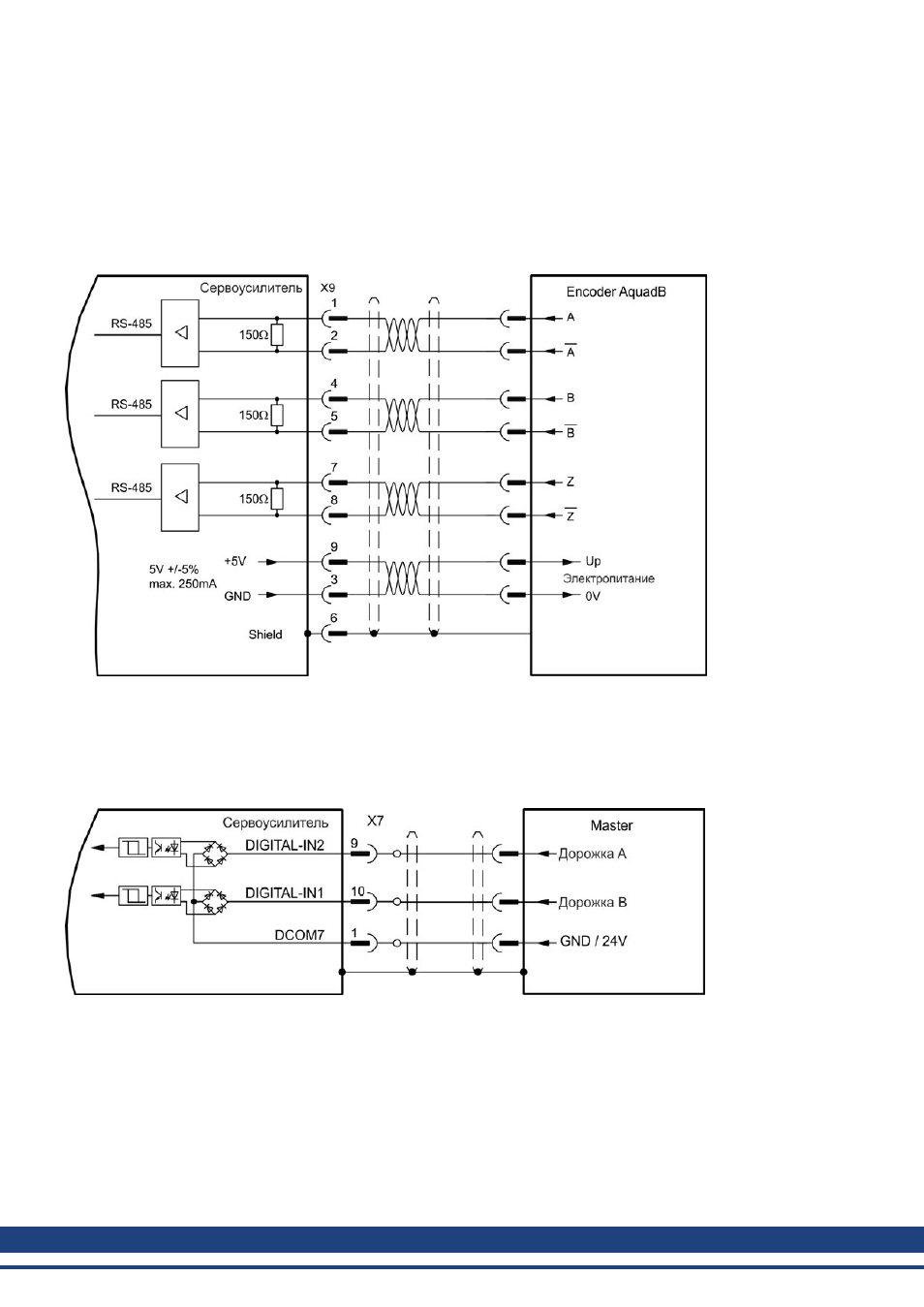

Схема соединений
9.13.2.2 Инкрементный датчик, вход 24 В (X7)
Инкрементный датчик 24 В может быть подключен к цифровым входам 1 и 2 и использоваться как
Master-датчик, второе устройство обратной связи, электронный редуктор или кулачковый вход. Не
используйте этот вход для подключения первичного устройства обратной связи!
Схема соединений
