9.19.5 Задание IP-адреса AKD-M

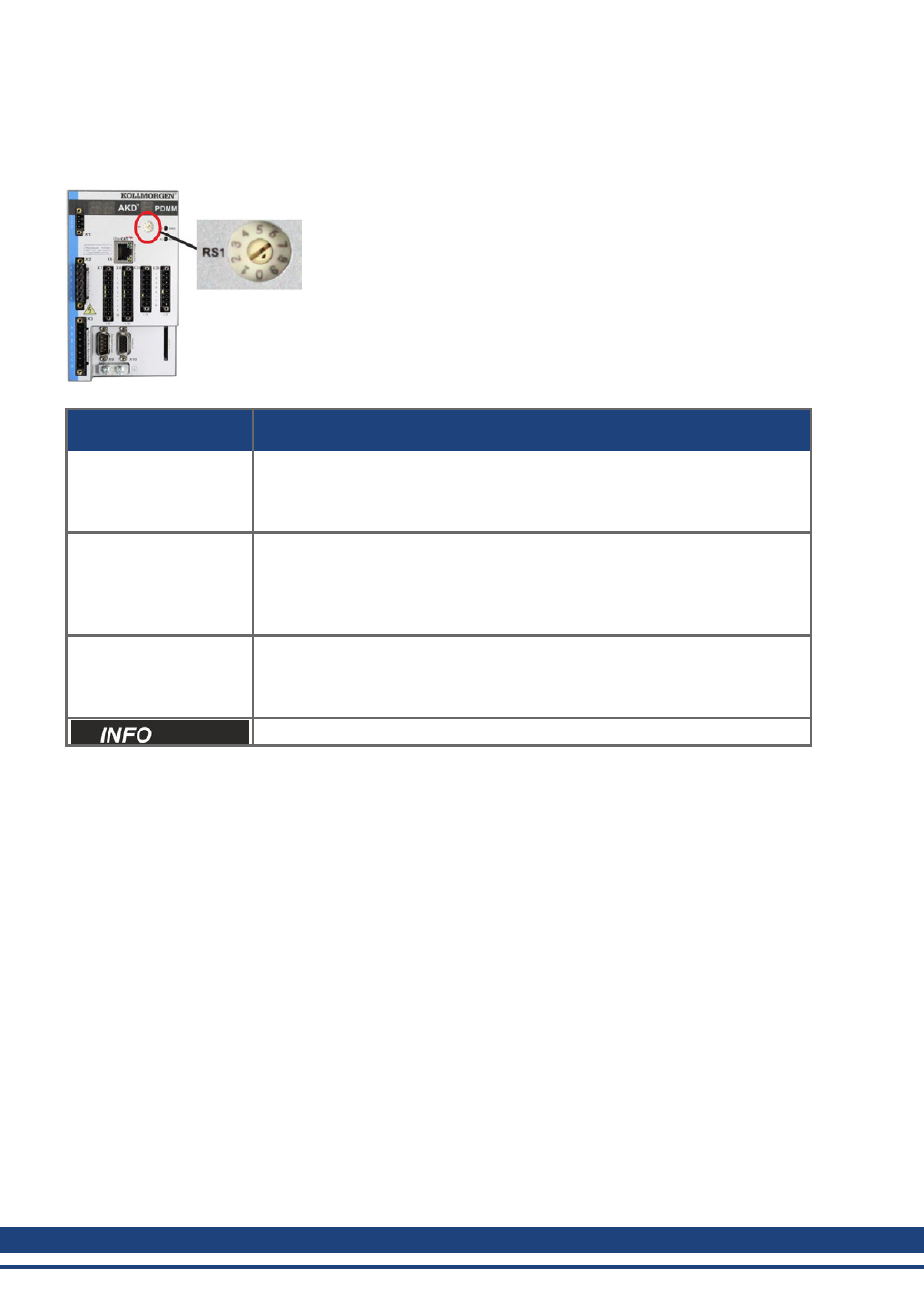

Для задания IP-адреса используется поворотный переключатель RS1. Конфигурированный IP-адрес
можно видеть на 7-сегментном дисплее, если при включении питающего напряжения 24 В к разъему X32
подключен Ethernet-кабель. Если Ethernet-кабель не подключен, то IP-адрес не будет показан.
Настройка поворотным
переключателем
IP-адрес сервоусилителя
0 DHCP/автоматический IP-адрес. IP-адрес сервоусилителя назначается
DHCP-сервером в вашей сети. При отсутствии DHCP-сервера IP-адрес
выделяется автоматически (генерируется согласно AutoIP-протоколу в
формате 169.254.xx.xx).
1 Статический IP-адрес. IP-адрес можно сконфигурировать при помощи веб-
браузера. По умолчанию IP-адрес 192.168.1.101.Для изменения этого адреса
запустите веб-браузер и задайте IP-адрес по умолчанию. Откроется веб-сайт
AKD PDMM. Войдите в настройки "Settings" и установите желаемый
статический IP-адрес.
2 to 9 Статический IP-адрес. IP-адреса занимают диапазон 192.168.0.10n, где nn
означает число, установленное на поворотном переключателе. Эта настройка
генерирует адреса в диапазоне 192.168.0.102 - 192.168.0.109. Пример: Если
RS1 установлен на 5, то IP-адрес равен 192.168.0.105.
Маска подсети ПК должна быть 255.255.255.0 или 255.255.255.128.
Статическая IP-адресация
Если усилитель подключен непосредственно к компьютеру, используется статическая адресация.
Установите поворотный переключатель RS1 на значение между 1 и 9 (см. таблицу вверху).
Динамическая IP-адресация (DHCP и Auto-IP)
Если RS1 установлены на 0, то сервоусилитель находится в режиме DHCP. Сервоусилитель получает
свой IP-адрес от внешнего DHCP-сервера, если он присутствует в сети. Если DHCP-сервер отсутствует,
то сервоусилитель автоматически создает приватный IP-адрес в формате 169.254.x.x.
Если ПК напрямую соединен с сервоусилителем и для TCP/IP-протокола указано автоматическое
получение IP-адреса, то между устройствами устанавливается соединение с помощью автоматически
генерируемых совместимых адресов. ПК может потребоваться до 60 с для конфигурирования
автоматического приватного IP-адреса (169.254.x.x).
Изменение IP-адреса
При переключении поворотного переключателя, во то время, когда сервоусилитель находится под
напряжением питания управления 24 В, необходимо отсоединить сетевой кабель от сервоусилителя на
время не менее 3 секунд. Это обеспечивает сброс адреса.
