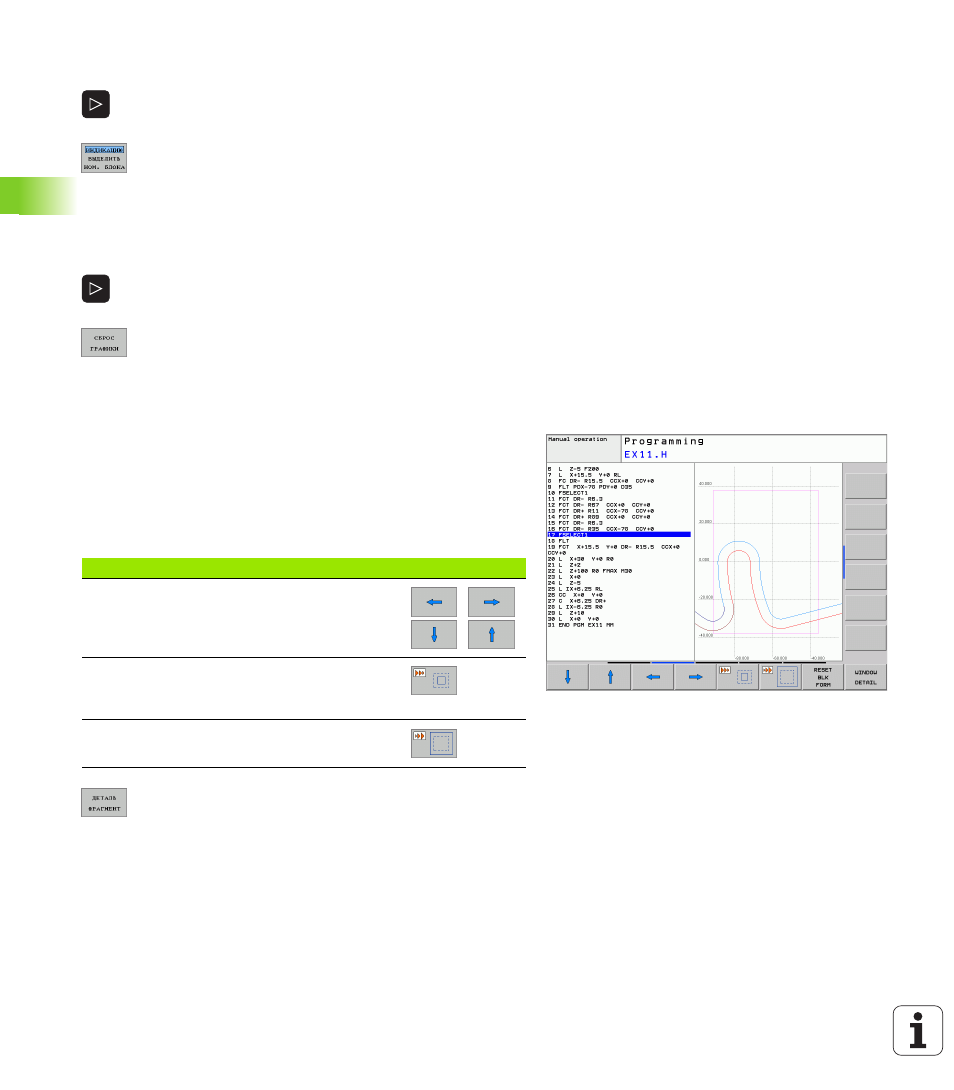

Страница 88: Увеличение или уменьшение фрагмента
88
4 Программирование: основы, управление файлами, подсказки к программированию
4.5
Гр
аф
и
ка
программиров
ания
Номера кадров высвечивать и выделять
8
Переключение линейки программируемых
клавишей: Смотри рисунок справа наверху
8
Высветить номер кадра: Softkey ИНИДКАЦИЮ
ВЫДЕЛИТЬ НР КАДРА на УКАЗАТЬ установить
8
Выделить номер кадра: Softkey ИНИДКАЦИЮ
ВЫДЕЛИТЬ НР КАДРА на ВЫДЕЛИТЬ установить
Удаление графики
8
Переключение линейки программируемых
клавишей: смотри рисунок справа вверху
8
Удаление графики: Softkey УДАЛЕНИЕ
ГРАФИКИнажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбираете фрагмент для увеличения или
уменьшения.
8
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри рисунок справа по середине)
Тем самым находятся в распоряжении следующие функции:
8
С помощью Softkey ВЫРЕЗ ЗАГАТОВКИ принять
избранный участок
С помощью Softkey ЗАГАТОВКА КАК BLK FORM
восстановливаете первоначальный вид выреза.
Функция
Softkey
Выделить рамки и смещение рамок. Для
передвижения держать нажатой
соответственную программируемую
клавишу (Softkey)
Уменьшить рамки – для уменьшения
держать нажатой программируемую
клавишу
Увеличить рамки – для увеличения держать
нажатой программируемую клавишу
