7.4 Дополнительные функции
для поведения на контуре
Обработка небольших ступеней контура: M97

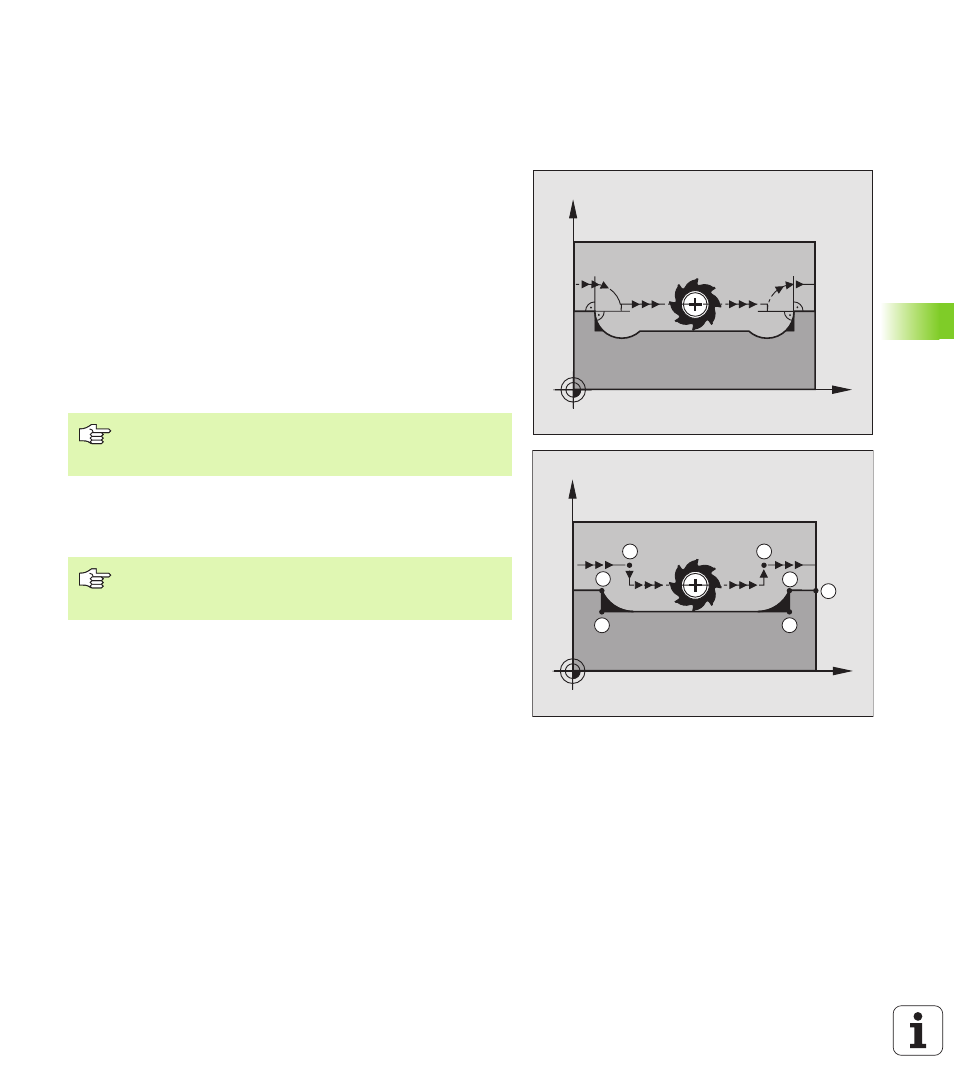

Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контура
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах отработку программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Действие
M97 действует только в кадре программы, в котором M97
программировалось.
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA в программе (смотри
“Поведение с M120” на странице 172)!
Угол контура не обрабатывается с M97 полностью.
Возможно что Вы должны дополнительно обработать
этот угол с помощью небольшого инструмента.
