13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.7
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к 13.7 Автоматическое измерение
загатовок
Обзор
УЧПУ предоставляет три цикла в распоряжение, с помощью
которых можете измерять автоматически детали или
устанавливать опорные точки. Для дефинирования циклов,
нажмите в режиме работы Программирование или
Позиционирование с ручным вводом клавишу TOUCH PROBE.
Отсчетная система для результатов
измерений
УЧПУ выдает все результаты измерений в параметры итогов и в
файл протокола в активном – значит в смещенной или/и
повороченной/наклоненной системе координат.

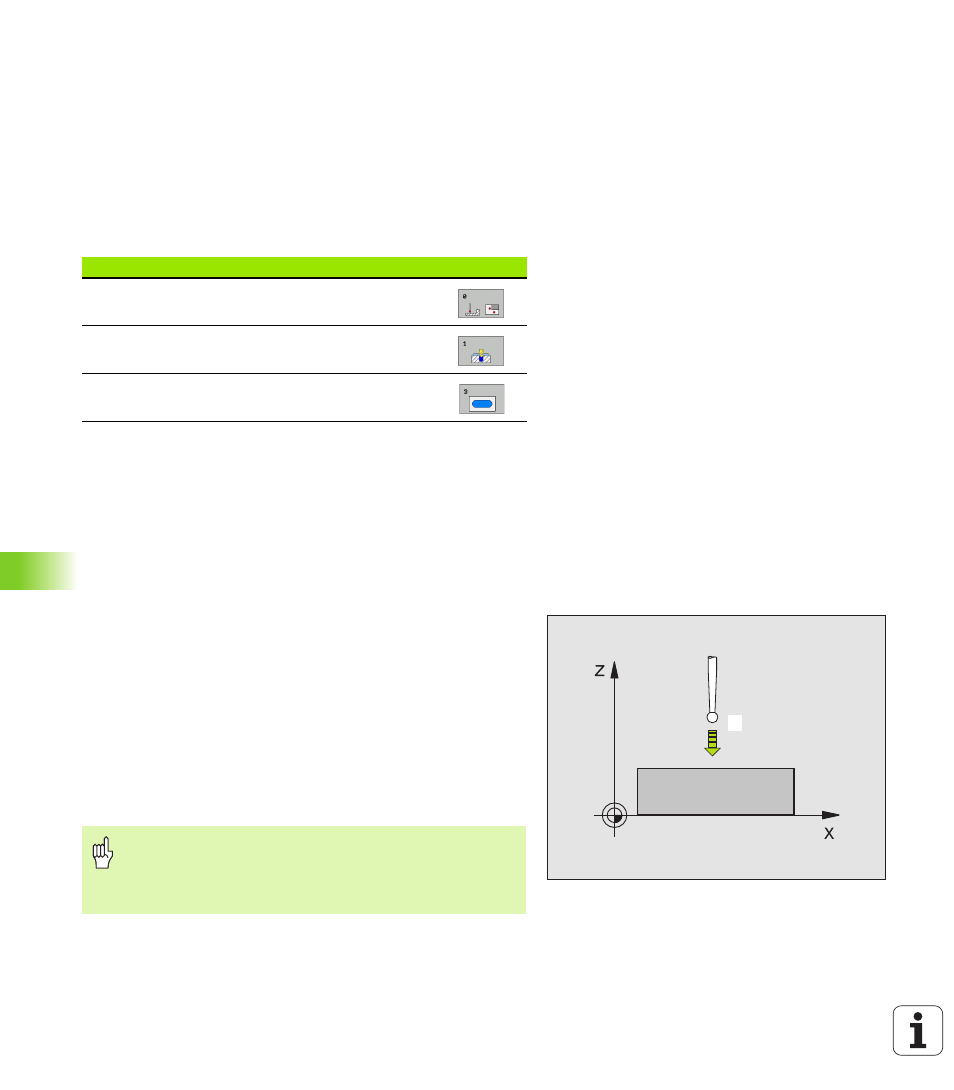

ОТСЧЕТНАЯ ПЛОСКОСТЬ цикл зонда 0
1 Зонд перемещается движением 3D на ускоренном ходе к
программированной в цикле предпозиции
1
2 Затем зонд осуществляет ощупывание с подачей
ощупывания. Направление зондирования определяется в
цикле
3 После захвата позиции, зонд перемещается обратно к точке
старта зондирования и записывает измеренную координату в
параметре Q. Дополнительно УЧПУ записывает координаты
позиции, на которой находится зонд в момент сигнала
переключения в памяти, в парамтерах Q115 до Q119. Для
значений в этих параметрах УЧПУ не учитывает длины и
радиуса щупа
Цикл
Softkey
0 ОПОРНАЯ ПЛОСКОСТЬ измерение координаты
на произвольно выбираемой оси
1 ОПОРНАЯ ПЛОСКОСТЬ ПОЛЯРНО измерение
точки, направление зондирования через угол
3 ИЗМЕРЕНИЕ измерение положения и диаметра
отверстия
1
Обратите внимание перед программированием
Так предпозиционировать зонд, чтобы избегать
столкновения при подводе к программированной
предпозиции.
