Страница 33
HEIDENHAIN TNC 320
33
1.4
Индикации
со
ст
о
я
ния

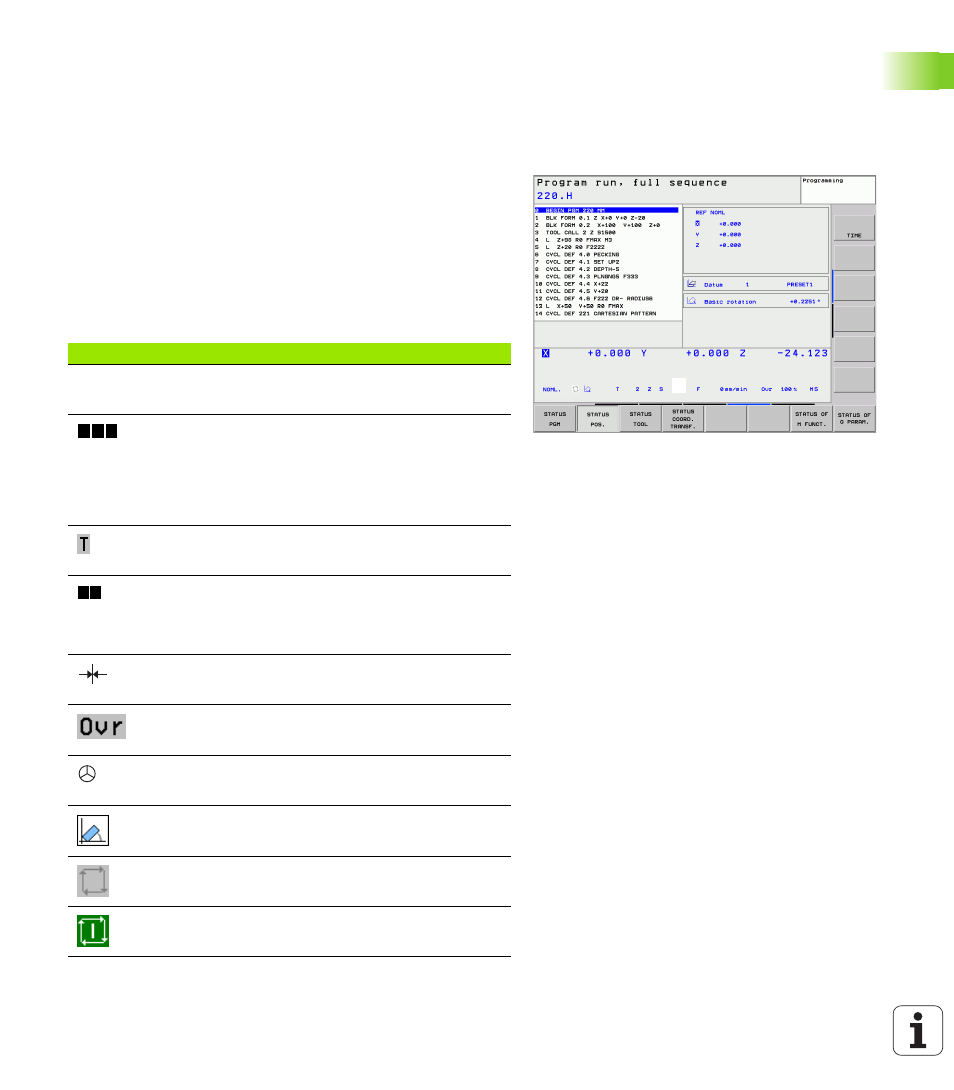

1.4 Индикации состояния
„Общая ” индикация состояния
Общая индикация состояния
1
даёт информацию об актуальном
состоянии станка. Она появляется автоматически в режимах
работы
прогон программы отдельными кадрами и прогон программы
согласно последовательности кадров, пока для индикации не
будет избрана исключительно “Графика”, а также при
позиционировании с ручным вводом.
В режимах работы Ручное управление и Эл. маховичок индикация
состояния появляется в большом окне.
Информация индикации состояния
Символ
Значение
Фактические или заданные координаты
актуального положения
Оси станка, вспомогательные оси станка ЧПУ
указывает с помощью прописных букв.
Последовательность и количество указываемых
осей установливает производитель станков.
Обратите внимание на информацию в
руководстве по обслуживанию станка.
Номер инструмента T
Индикация подачи в дюймах соответствует
десятой части полезного значения. Частота
вращения S, подача F и активная
дополнительная функция M
Ось блокирована
Настройка регулировки в процентах Override
Ось может перемещаться с помощью маховичка
Оси перемещаются с учётом базового поворота
Программа не активная
Пуск программы
1
1
IST(ФАКТ)
X Y Z
F S
M
